12kW 240A راه حل قدرت بدون سرنشین متصل به دراز مدت مقاومت در حال حرکت

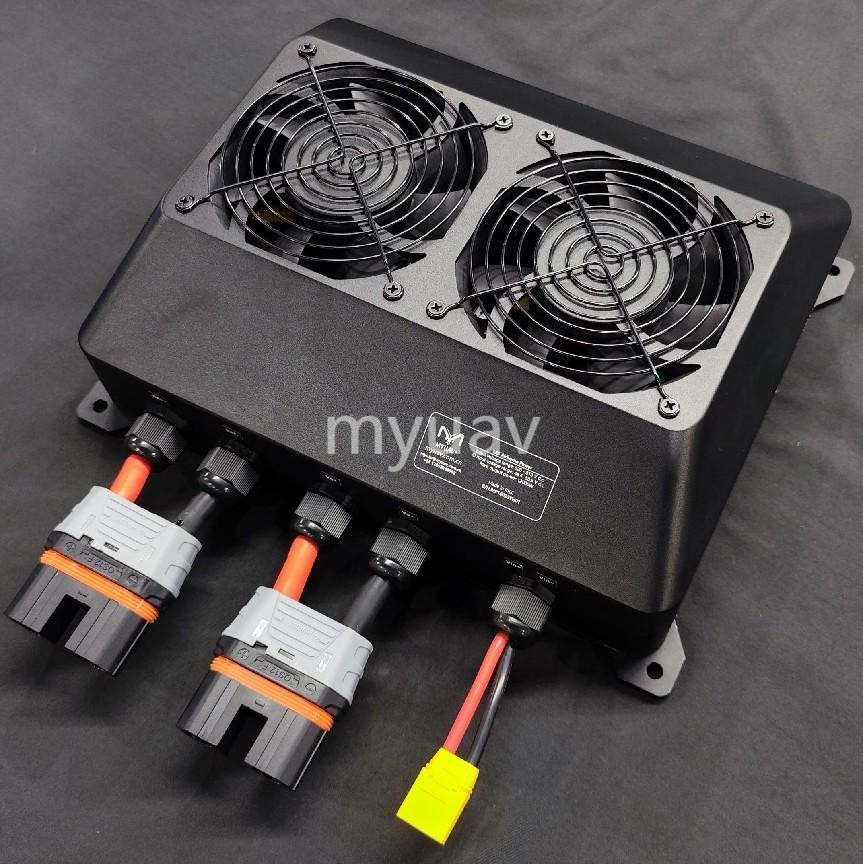

12 کيلووايت قدرت درون، 6.36 کيلوگرم، 31x24x11 سانتي متر

راه حل بدون سرنشین متصل

سیستم مدل: MJ-12K

سیستم نام: 12kW 12S وسایل هوایی بدون سرنشین متصل سیستم

سناریوی کاربرد:

1. ساخت و ساز مهندسی
2. گشت روزانه
3. گشت هاي ويژه پليس
4. تحقیق درباره مواد مخدر
5. گشت ترافیکی
6. گشت جنگل

فرد تک نفره می تواند آماده سازی قبل از پرواز را در عرض 5 دقیقه به اتمام برساند.

مزیت های این طرح

1. پرواز طولاني

به طور مداوم در حال تامین انرژی هواپیماهای بدون سرنشین در زمین، 24ساعت در حال حرکت است

2. روش های چندگانه تامین برق

منبع برق 380 ولت منبع برق ژنراتور

3. امنیت بالا

دستگاه نصب وسایل هوایی بدون سرنشین پشتیبانی پلاگ و پلی برای شروع گرم و سرد، تعویض بی سیم باتری های بدن بعد از قطع برق

پیکربندی سیستم

1. 6- محور/8- محور هواپیماهای بدون سرنشین سنگین (از طرف مشتری ارائه شده)
2. 12kW 12S منبع برق در هواپیما
3. 110 متر کابل
4. سیستم بدون سرنشین متصل ایستگاه پایه

خلاصه ی محصول

عملکرد اصلی سیستم قدرت متصل، تأمین انرژی پرواز طولانی مدت ایمن و قابل اعتماد برای وسایل نقلیه هوایی بدون سرنشین است که شامل یک جعبه متصل و یک منبع برق در هواپیما است.جعبه متصل شامل یک وینچ قابل باز کردن است، منبع برق زمینی و کابل های متصل شده. جعبه اتصال به زمین قرار می گیرد تا قدرت AC را که توسط ژنراتور یا قدرت شبکه به قدرت DC ولتاژ بالا تبدیل می کند،که از طریق کابل های متصل به برق حمل می شود. منبع برق درون هواپیما روی هواپیما نصب شده و برق DC ولتاژ بالا را به برق DC ولتاژ پایین برای استفاده توسط هواپیما تبدیل می کند.كابل متصل به هواپيما از بالا و پايين رفتن آن پيروي مي كند و به طور اتوماتيك بازيافت و رها كردن را هماهنگ مي كند، انتقال انرژی و سیگنال های الکتریکی.

نمودار الکتریکی سیستم قدرت لنگر

این محصول عمدتاً با وسایل نقلیه هوایی بدون سرنشین چند روتور همراه است تا منبع انرژی پایدار و قابل اعتماد را فراهم کند.اما همچنین معایب استفاده گسترده از سیستم تامین برق غیر پایدار متصل را حل می کندواقعا می تواند عملیات پرواز طولانی مدت پرواز بدون سرنشین را به دست آورد.هواپیماهای بدون سرنشین می توانند سناریوهای کاربردی مختلفی را با نصب بارهای مفید ماموریت های مختلف به دست آورند، و می توانند اهداف موقعیت را با تمام دستگاه های متحرک مانند افراد، وسایل نقلیه، کشتی ها و غیره منتقل کنند. آنها عمدتا در نورپردازی ارتفاع بالا، نظارت تصویری،نجات اضطراری و کمک های اضطراری، و زمینه های ارتباطی اضطراری

ویژگی های اصلی

1. این سیستم فقط از سوئیچ ورودی، سوئیچ ولتاژ بالا، و دکمه بازخورد قوی استفاده می کند، با کار و کنترل ساده و می تواند به سرعت مستقر شود.بدون کمک انسان می توان از این هواپیما استفاده کرد.. کاربران فقط نیاز به استفاده از هواپیما بدون سرنشین دارند که می تواند به طور قابل توجهی کارایی و ایمنی کار را بهبود بخشد.
2. ادغام محصول، تراکم قدرت بالا، طراحی قابل اعتماد بالا، کوچک سازی، سبک وزن، طراحی ماژولار و هوشمند، آسان برای حرکت و حمل، عیب یابی و نگهداری،اطمینان از الزامات مربوط به استفاده در محیط های مختلف و مواقع مختلف;
3. سیستم کنترل دارای توابع پردازش داده های قدرتمند، توابع ارتباطی، توابع ساعت هم زمان و حافظه ذخیره سازی، حفاظت جامع و توابع هشدار،تشخیص خودکار برنامه، کنترل هوشمند، و مشکلات حل و رفع هوشمند و عملکردهای خود بازیابی.

از صفحه نمایش استفاده کنید

پارامترهای دقیق

• منبع برق اختصاصی در هواپیما

• ایستگاه پایه متصل

ویژگی های ایمنی

• قدرت دی الکتریک

1. جعبه تعطیلی: ≥ DC 3000V، ورودی-خرید، برای 1 دقیقه بدون اختلال یا پدیده قوس نگهداری می شود.
2. منبع برق در هوا: ≥ DC 3000V، ورودی-خرید، برای 1 دقیقه بدون اختلال یا پدیده قوس نگه داشته می شود.
3. کابل بسته شده: ≥ DC 3500V، لایه عایق بندی، برای 1 دقیقه حفظ شده، بدون شکستن یا پدیده قوس.

• مقاومت عایق بندی

1. جعبه نگهداری: ≥ 100M Ω، @ 20 °C در شرایط اتمسفر عادی
2. منبع برق در هوا: ≥ 100M Ω، @ 20 °C در شرایط عادی جو
3. کابل بسته شده: ≥ 500M Ω، @ 20 °C در شرایط عادی جو.

• طراحی جدایی جریان قوی و ضعیف به طور موثر تداخل جریان ضعیف را کاهش می دهد و ایمنی محصول را بهبود می بخشد.
• سیستم به طور قابل اعتماد زمین است و بدن جعبه لنگرگیری زمین دارد.
• عملکرد ذخیره ایمنی: هنگامی که سیم به طول ذخیره ایمنی بسته می شود، سیستم متوقف می شود تا از کشیدن تجهیزات که می تواند تنظیم شود جلوگیری کند.
