سیستم UAV متوسطه برای نظارت هوایی

سیستم UAV متوسطه

مدل سیستم: M10

1.پیکربندی سیستم

• هواپیمای بدون سرنشین 14S
• منبع برق 10kW 14S در هوا
• 380VAC، 300m ایستگاه پایه UAS متصل

2.پارامترهای تشکیل دهنده

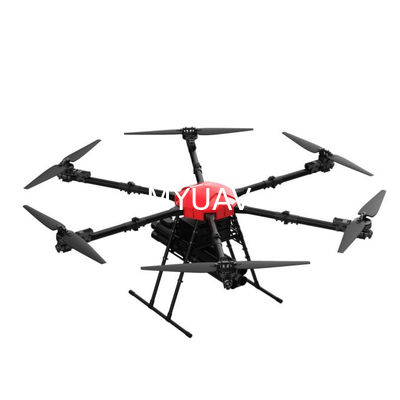

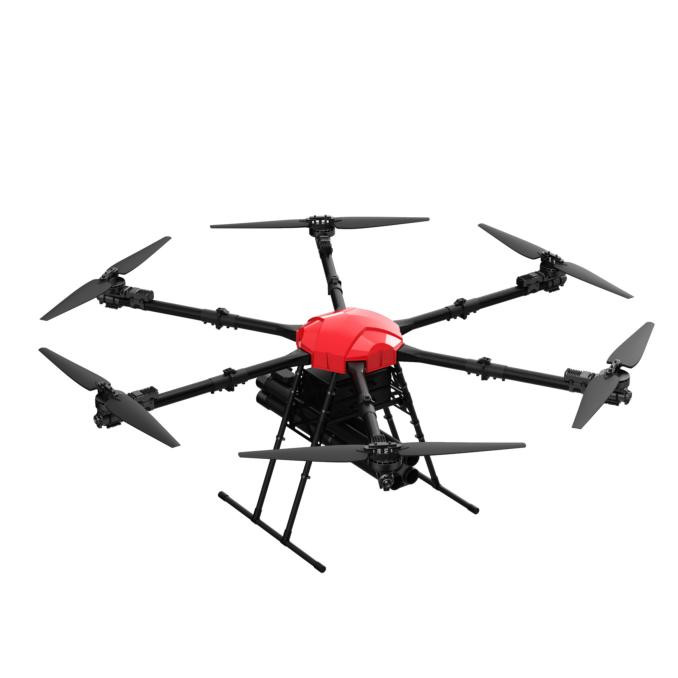

• بدون سرنشین

​

مدل MH30

مواد فیبر کربن + آلیاژ آلومینیوم هوافضا

تعداد روتورها 6 روتور

فاصله چرخ ≤1920

اندازه گسترش یافته (ملی متر) 1780*2070*800

اندازه تاشو (ملی متر) 1000*1250*800

وزن خالی ≤18.5KG ((بدون باتری)

حداکثر بار ≤30 کیلوگرم

حداکثر وزن پرواز ≤58 کیلوگرم

حداکثر سرعت پرواز ≤18m/s

حداکثر سرعت صعود ≤5m/s

حداکثر سرعت نزول ≤4m/s

حداکثر ارتفاع پرواز 4000 متر

مقاومت خالی ≥35 دقیقه

مقاومت 30 کیلوگرم ≥10 دقیقه

سیستم موقعیت یابی موقعیت یابی GPS + RTK

سیستم برق قدرت FOC با کارایی بالا

پروپلر اندازه 34 اینچ پروپلر تاشو

باتری 14S 28000mAh*1

شارژر شارژر فوق سریع هوشمند

کنترل از راه دور 11 اینچ صفحه نمایش

زمان ایستادگی کنترل از راه دور 8 تا 12 ساعت

فاصله انتقال 5km-10km (توسعه پذیر)

سرعت باد ایمنی ≤6

دمای کار -20°C تا 50°C

درجه حفاظت از بدن IP65

• هوا PبـهSبالا

​

منبع برق در هواپیما	پارامتر
ابعاد بیرونی (با بخارگر)	25.2 × 14.4 × 5.9 سانتی متر
وزن	۲۱۰۰ گرم
قدرت نامی	10kW
ولتاژ ورودی نامی	1000VDC
ولتاژ خروجی نامی	58VDC / 14S
طول پرواز	۲۴ ساعت (حمل نامی، حالت قدرت متصل)
بهره وری تبدیل	94 درصد
حفاظت از جریان بیش از حد	جریان خروجی بیشتر از 175A، حفاظت خودکار از منبع تغذیه در هواپیما
حفاظت از ولتاژ بیش از حد	آره
حفاظت از مدار کوتاه خروجی	بله، قابل بهبود است
حفاظت از بیش از حد درجه حرارت	120°C
حفاظت از قطع برق	در حالت متصل، هواپیما می تواند پرواز و فرود به طور طبیعی اگر منبع برق در طول پرواز قطع می شود
رابط Vo+ / Vo-(BAT+ / BAT-): QS8 کانکتور زن *2 سوکت پورت خروجی DC برای اتصال به ورودی های هواپیماهای بدون سرنشین هرکدوم از سوکت ها رو به باتري هواپیما متصل کنيد تا برق احتياطي داشته باشيد Vin+ / Vin-: اتصال XT90 نر ورودی ولتاژ بالا برای کابل های متصل به ایستگاه پایه متصل به زمین

• ایستگاه پایه متصل

​
