کنترل از راه دور صفحه نمایش 11 اینچی

سیستم UAV متوسطه

مدل سیستم: M8

1.پیکربندی سیستم

• هواپیمای بدون سرنشین 14S
• 8kW 14S منبع برق هوا
• 380VAC، 200 متر ایستگاه پایه UAS متصل

2.پارامترهای تشکیل دهنده

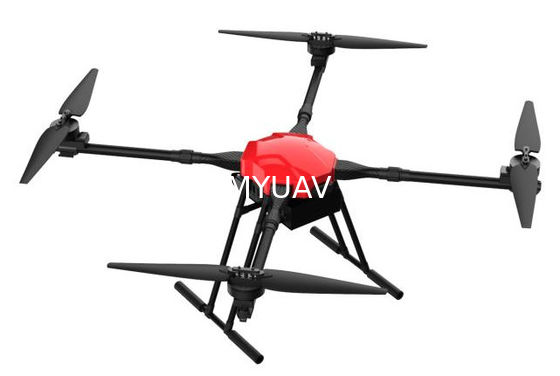

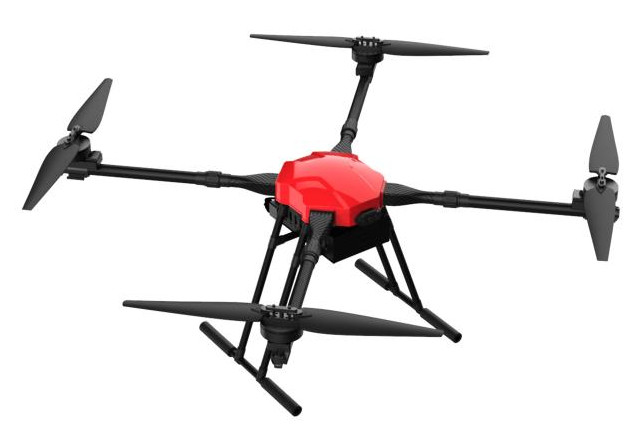

• بدون سرنشین

​
مدل MH20
مواد فیبر کربن + آلیاژ آلومینیوم هوافضا
تعداد روتورها 4 روتور
فاصله چرخ ≤1550 ((±20)
اندازه گسترش یافته (ملی متر) 1250*1250*710
اندازه تاشو (ملی متر) 750*750*710
وزن خالی ≤13KG ((بدون باتری) 22kg با باتری
حداکثر بار ≤20 کیلوگرم
حداکثر وزن پرواز ≤42 کیلوگرم
حداکثر سرعت پرواز ≤18m/s
حداکثر سرعت صعود ≤5m/s
حداکثر سرعت نزول ≤4m/s
حداکثر ارتفاع پرواز 3000 متر
مقاومت در هوا ≥35 دقیقه
سیستم موقعیت یابی موقعیت یابی GPS + RTK
سیستم برق قدرت FOC با کارایی بالا
پروپلر اندازه 34 اینچ پروپلر تاشو
باتری 14S 28000mAh*1
شارژر شارژر فوق سریع هوشمند
کنترل از راه دور 11 اینچ صفحه نمایش
زمان ایستادگی کنترل از راه دور 8 تا 12 ساعت
فاصله انتقال 5km-10km (توسعه پذیر)
سرعت باد ایمنی ≤6
دمای کار -20°C تا 50°C
درجه حفاظت از بدن IP65

• هوا PبـهSبالا

​

منبع برق در هواپیما	پارامتر
ابعاد بیرونی (با بخارگر)	25.2 × 14.4 × 5.9 سانتی متر
وزن	۲۱۰۰ گرم
قدرت نامی	8kW
ولتاژ ورودی نامی	750VDC
ولتاژ خروجی نامی	58VDC / 14S
طول پرواز	۲۴ ساعت (حمل نامی، حالت قدرت متصل)
بهره وری تبدیل	94 درصد
حفاظت از جریان بیش از حد	جریان خروجی بیشتر از 138A، حفاظت خودکار از منبع تغذیه در هواپیما
حفاظت از ولتاژ بیش از حد	آره
حفاظت از مدار کوتاه خروجی	بله، قابل بهبود است
حفاظت از بیش از حد درجه حرارت	120°C
حفاظت از قطع برق	در حالت متصل، هواپیما می تواند به طور طبیعی پرواز کند و فرود آید اگر منبع برق در طول پرواز قطع شود.
رابط Vo+ / Vo-(BAT+ / BAT-): QS8 کانکتور زن *2 سوکت پورت خروجی DC برای اتصال به ورودی های هواپیماهای بدون سرنشین هر یک از سوکت ها را به باتری در هواپیما متصل کنید تا منبع برق پشتیبان باشد. Vin+ / Vin-: اتصال XT90 نر ورودی ولتاژ بالا برای کابل های متصل به ایستگاه پایه متصل به زمین

• ایستگاه پایه متصل

​
