MYUAV ماژول برق متصل جدید برای هواپیمای بدون سرنشین DJI M3

توضیحات کامل
سیستم های بدون سرنشین متصل
مقاومت بیشتر، اطلاعات امن و پرواز های امن تر.

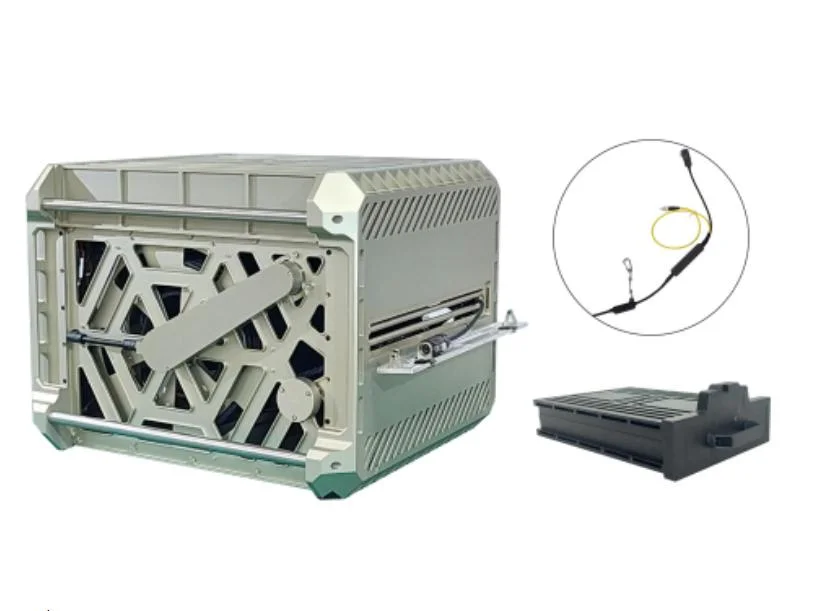

سیستم متصل به هواپیماهای بدون سرنشین برای سری هواپیماهای بدون سرنشین DJI، هواپیماهای بدون سرنشین DJI Mavic 3 و Mavic 3 شرکت، هواپیماهای بدون سرنشین DJI M30، هواپیماهای بدون سرنشین DJI M300 دی جی آی ماتریس 300 RTKدی جی آی فلائی کارت ۳۰سیستم DJI شامل 2 قسمت است، ایستگاه برق زمینی که در آن وینچ ساخته شده است، و ماژول قدرت در هواپیما، برای نظارت هوایی طولانی مدت استفاده می شود، حداکثر زمان تامین برق تا 12 ساعت،24ساعت.

مرکز برق آلومينيومي با کيفيت بالا و ماژول برق سوار شده، کابل مقاوم به تنش و با قدرت بالا،به خصوص سیستم متصل به هواپیماهای بدون سرنشین برای هواپیماهای بدون سرنشین شرکت DJI Mavic 3 و Mavic 3 سبک وزن و قابل حمل است و دارای محافظت قوی است.

مشخصات

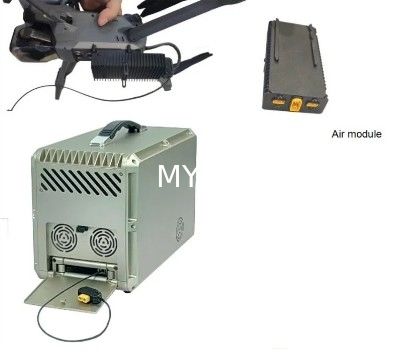

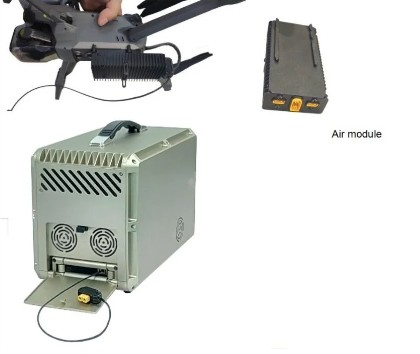

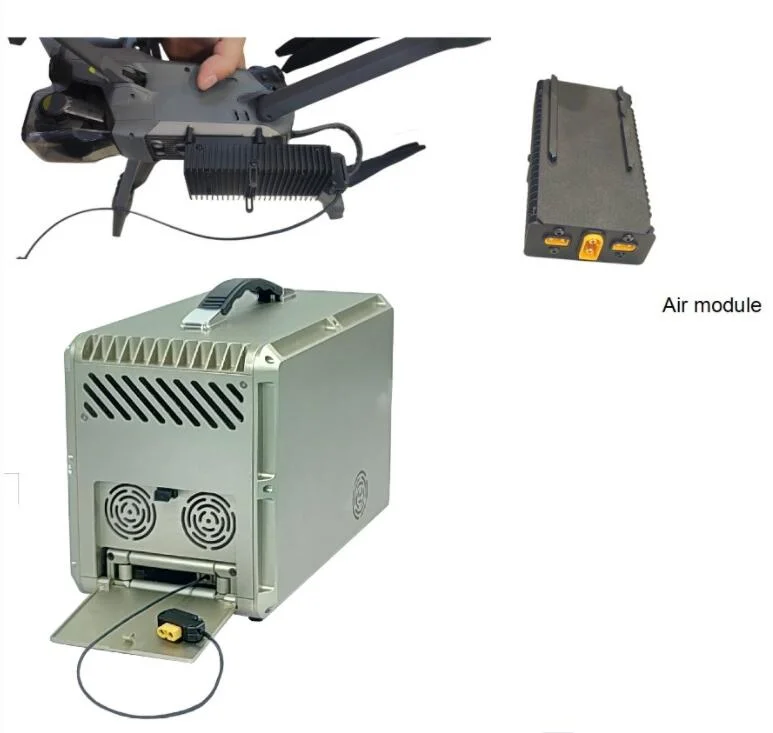

سیستم برق متصل DJI Mavic 3



ویژگی های کلیدی

ارتفاع پرواز پشتیبانی:	33 متریا 55 متر
منولتاژ ورودیاز ماژول قدرت زمینی	176-264Vac
اوهولتاژ خروجیاز ماژول قدرت زمینی	300~420Vdc تنظیم می شود
Sایزو وزن ماژول برق زمینی	D265*W150*H175امم، پنج کیلوگرم
اوهولتاژ خروجیاز ماژول هوا	17.2 ± 0.2Vdc
اوهقدرت خروجیاز ماژول هوا	۶۰۰ وات
Sایزو وزن ماژول هوا	D105*W56*H25ممی، 210 جی.

ویژگی های زیست محیطی
1) دمای محیط: -20 ~ 45 oC (کار) ، -40 ~ 65 oC (سازگاری).
2) رطوبت نسبی: 10-80٪ RH (کار) ، 5-90٪ RH (سازگاری).
3) ارتفاع: 0-3000 متر

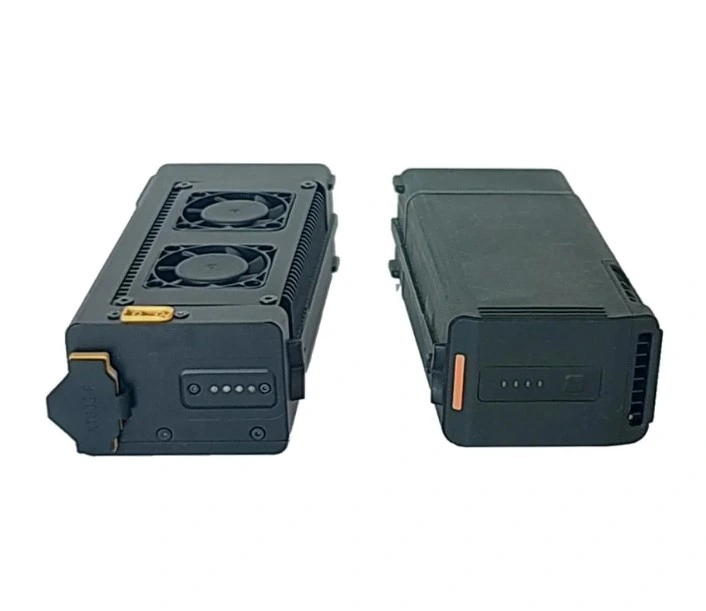

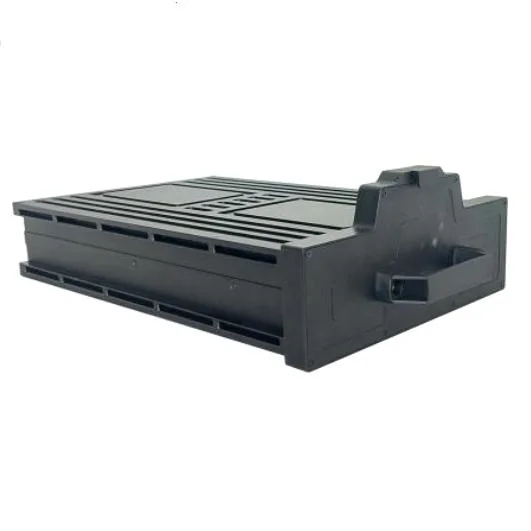

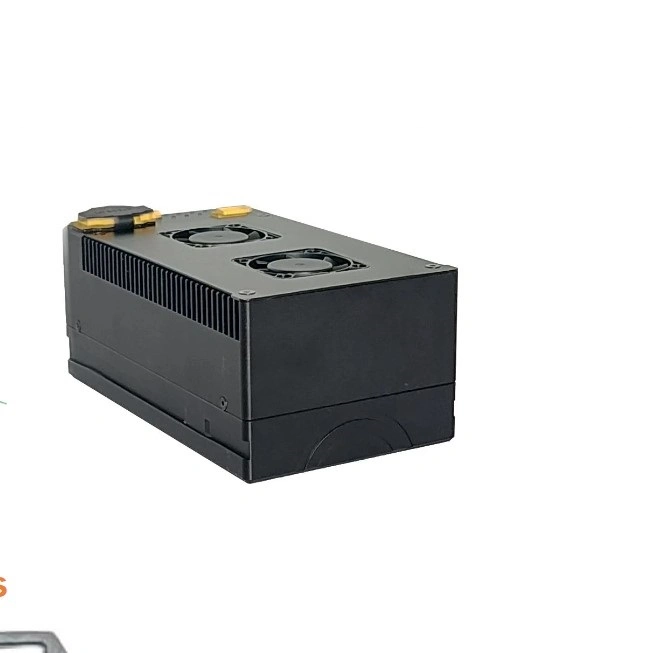

منبع برق ماژول هوا
1) ولتاژ ورودی: ورودی 330-430Vdc طیف گسترده ای.
2) ولتاژ خروجی: 17.2 ± 0.2Vdc، ولتاژ خروجی ثابت.
3) قدرت خروجی: 600W (خروجی نام تجاری طولانی مدت) ، 800W (ارزش اوج ≤10s).
4) عملکرد حفاظت: محافظت از ولتاژ بیش از حد ورودی و ولتاژ پایین، ولتاژ بیش از حد خروجی، جریان بیش از حد، مدار کوتاه و حفاظت از درجه حرارت بیش از حد.
5) روش نصب: در هنگام نصب بدون ابزار.
6) روش تبعید گرما: تبعید گرما منفعل، خنک سازی طبیعی هوا از دندان های تبعید گرما.
7) رابط: سوکت ورود قفل هواپیمایی، خروجی XT30.
8) اندازه: 115 × 59 × 35 ± 0.5mm، بدون براکت های نصب.
9) وزن: 300 ± 10g، بدون اتصال دهنده های خارجی.
10) سطح حفاظت: IP54

کابل های باند
1) مواد: سیم هوایی سبک مقاومت در برابر دمای بالا، لایه عایق فلورپلاستیک کامپوزیت، لایه با فیبر با کشش بالا و درجه هوایی.
2) جریان: 1.5-2A
3) مقاومت DC: 26 ± 0.2 Ω، حلقه 100m @ 20 oC،
4) مقاومت کششی: ≥ 50kg، مقاوم به عقب نشینی مکرر و زمان آزاد شدن ≥ 500 بار.
5) ولتاژ عایق بندی: ≥ 3000Vdc، پس از 1 دقیقه هیچ خرابی وجود ندارد.
6) طول کابل: 33 ± 2m، پشتیبانی از طول کابل سفارشی.
7) قطر بیرونی: 2.2 ± 0.1mm.
8) وزن: 0.65 ± 0.05kg/100m.

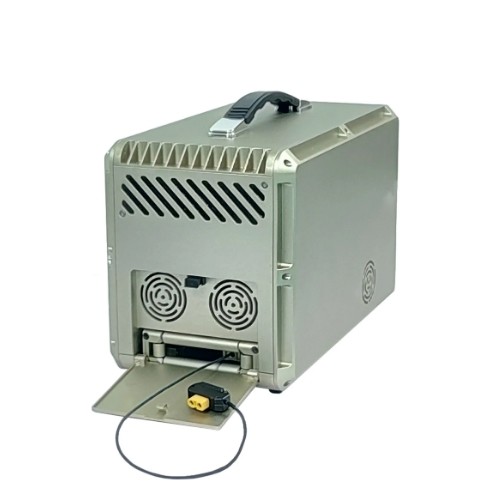

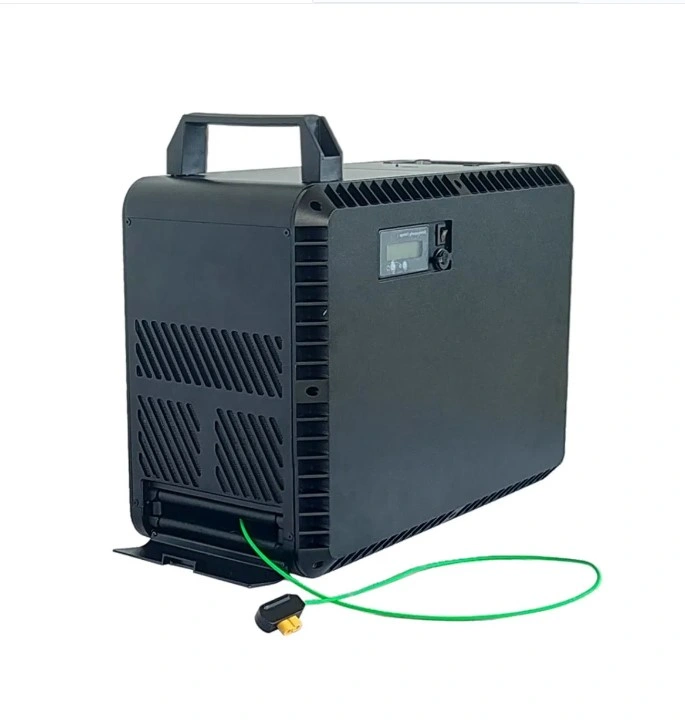

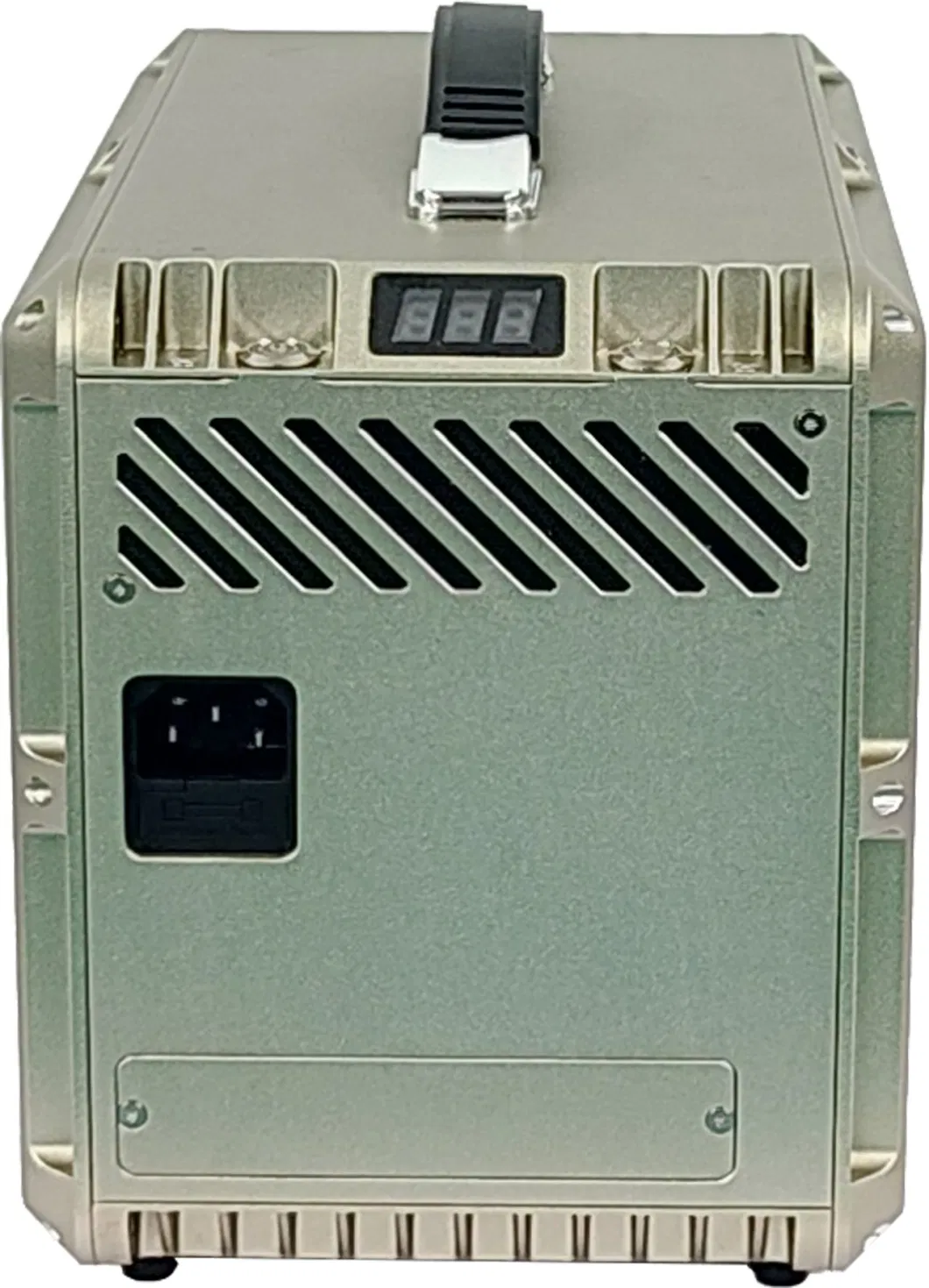

جعبه زمین بند
1) ولتاژ ورودی: 176-264Vac ورودی طیف گسترده ای، تک فاز 220Vac @ 45-65Hz.
2) ولتاژ خروجی: 300 ~ 420Vdc قابل تنظیم، کارخانه پیش فرض 400Vdc.
3) قدرت خروجی: 800W (طول مدت خروجی نامشخص) ، 1000W (قیمت اوج ≤30s).
4) طول کابل ذخیره سازی: کابل ذخیره سازی استاندارد 33 متر، پشتیبانی از حداکثر کابل ذخیره سازی ≥ 55 متر.
5) کابل رول در و خارج از عملکرد عملکرد: کابل غیر فعال رول کردن، فشار طولانی دکمه به طور خودکار رول در، و به صورت دستی پیچ در صورت از دست دادن قدرت.
6) عملکرد حفاظت: محافظت از ولتاژ بیش از حد ورودی و ولتاژ پایین، ولتاژ بیش از حد خروجی، جریان بیش از حد، مدار کوتاه و حفاظت از درجه حرارت بیش از حد.
7) عملکرد هشدار خطای: چراغ هشدار خطای قرمز می درخشد و برای هشدار هشدار می دهد.
8) رابط: سوکت ورودی با سوئیچ، کابل خروجی قفل سوکت هوایی.
9) دکمه ها: دکمه روشن کردن و خاموش کردن ولتاژ بالا، کابل در دکمه اجباری لامپ هشدار
10) اندازه: 280 × 150 × 185 ± 0.5mm، به استثنای پد های پا و دستگیره ها.
۱۱) وزن: ۴.۲ ± ۰.۱ کیلوگرم، از جمله کابل 33 متری.
12) سطح حفاظت: IPx4.
13) حمل تجهیزات سیستم: طراحی کوله پشتی، کوله پشتی می تواند با یک مجموعه کامل از سیستم اتصال از جمله یک جعبه زمین اتصال، منبع تغذیه ماژول هوا، واحد روشنایی،و سایر لوازم جانبی، با وزن کلی 5.0 ± 0.2kg.



سیستم هواپیماهای بدون سرنشین DJI M30

ویژگی های کلیدی

ارتفاع پرواز پشتیبانی:	55 متر یا 110 متر
ولتاژ ورودی ماژول برق زمینی	176-264Vac
ولتاژ خروجی ماژول برق زمینی	600 ~ 810Vdc تنظیم می شود
اندازه و وزن ماژول برق زمینی	360 × 180 × 260 میلی متر، 9 کیلوگرم.
ولتاژ خروجی ماژول هوا	25.5 ± 0.2Vdc
قدرت خروجی ماژول هوا	2000 ولت
اندازه و وزن ماژول هوا	156 × 75 × 48 میلیمتر، 570G.

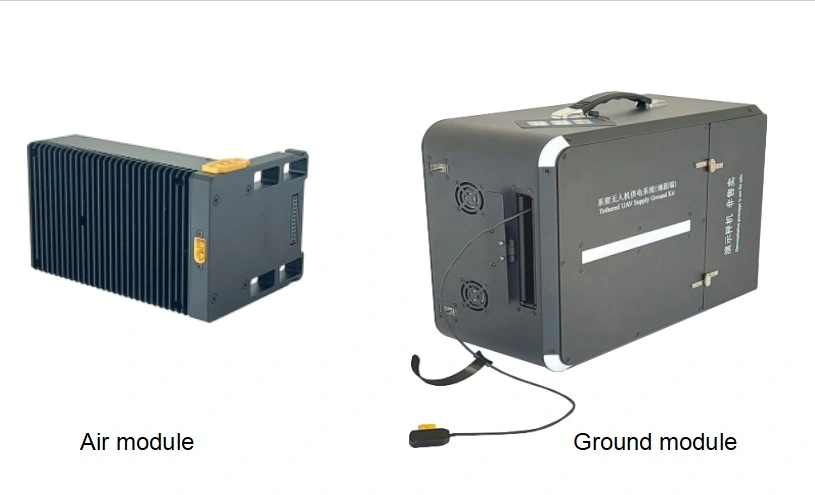

DJI M300/M350هواپیمای بدون سرنشینایستگاه Tether

ویژگی های کلیدی

ارتفاع پرواز پشتیبانی:	55 متر، 110 متر یا 160 متر
ولتاژ ورودی ماژول برق زمینی	176-264Vac
ولتاژ خروجی ماژول برق زمینی	600 ~ 830Vdc تنظیم می شود
اندازه و وزن ماژول برق زمینی	۳۶۰ × ۲۸۰ × ۱۶۵ میلی متر، ۹٫۲ کیلوگرم
ولتاژ خروجی ماژول هوا	51.5 ± 0.2Vdc
قدرت خروجی ماژول هوا	۳۰۰۰ وات
اندازه و وزن ماژول هوا	158 × 92 × 110mm,960G



سیستم برق DJI Flycart30 Tether

ویژگی های کلیدی

ارتفاع پرواز پشتیبانی:	110 متر یا 2200 متر
ولتاژ ورودی ماژول برق زمینی	176-264Vac
ولتاژ خروجی ماژول برق زمینی	600~800Vdc تنظیم می شود
اندازه و وزن ماژول برق زمینی	600×570×460, 54 کيلوگرم
ولتاژ خروجی ماژول هوا	59± 0.2Vdc
قدرت خروجی ماژول هوا	19200W
اندازه و وزن ماژول هوا	468 × 308 × 142mm9.8 کیلوگرم



- ماموريت هاي روز و شب
-رله رادیویی
- مدیریت بحران
-حفاظت از محل
-مراقبت ترافیک
- امنیت رویدادهای بزرگ
-مراقبت جنگل
- نظارت بر صنعت
- نظارت بر کیفیت هوا

1. بیشتر روتور بدون سرنشین هواپیمایی (UAV) از خطر و تخریب خاص است، عملکرد نامناسب ممکن است منجر به آسیب شخصی و یا خسارت به اموال شود،لطفاً از محصول مطابق با دستورالعمل استفاده استفاده کنید.
2. اپراتور باید آموزش و معاینه حرفه ای را دریافت کند، پرسنل آموزش نیافته این محصول را دستکاری نمی کند
3هنگام دست زدن به این محصول مست نباشید، خسته نباشید، بیمار نشوید.
4. باید پرسنل را با فاصله امن بین وسایل نقلیه هوایی بدون سرنشین (UAV) نگه دارید ، به طور مداوم برای جلوگیری از احتمال خطر
5لطفاً در صورت خطر، با کمترین وزن پرواز کنید.
6لطفاً در شرایط اختلال الکترومغناطیسی قوی پرواز نکنید
7لطفاً از قوانین و مقررات محلی پیروی کنید و در منطقه ممنوعه پرواز پرواز نکنید
8لطفاً نزديک موتور چرخش يا پروپلر نرويد و به آن دست نزنيد، در صورت قطع شدن توسط پروپلر چرخش.
9. لطفا دو باتری را به طور کامل شارژ قبل از نصب آنها را به UAV و مطمئن شوید که فشار فرقی آنها کمتر از 0.1 ولت
10. باتری زمان طولانی استفاده نمی شود، لطفا آن را در یک مکان خشک تهویه با 60٪ برق ذخیره کنید

1نقشه برداری، نقشه برداری و مدل سازی سه بعدی
2نظارت
3. بازرسی
4. تحویل
5. سفارشی سازی با توجه به برنامه و الزامات مشتری
