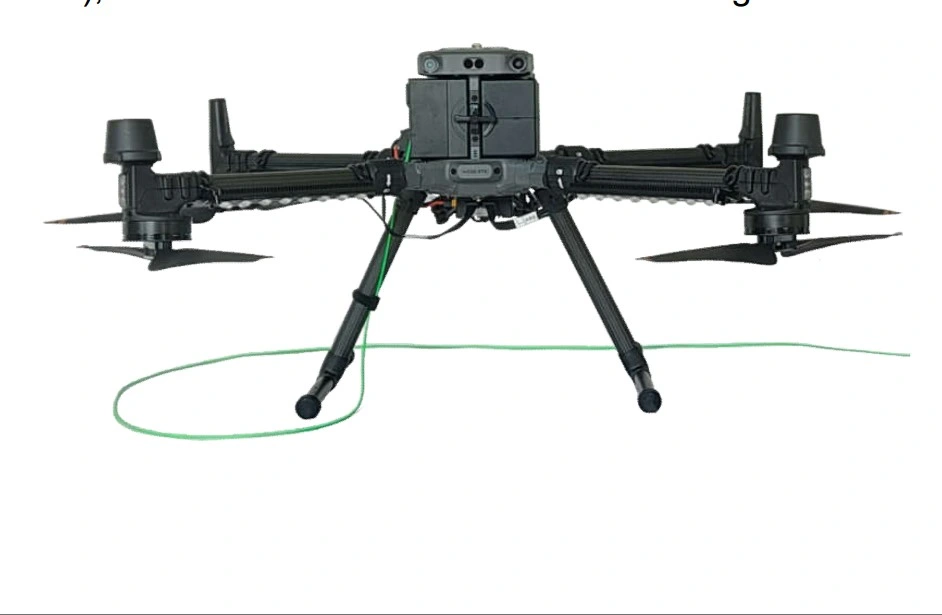

MYUAV نسخه جدید Dji M300 M350 سیم بدون سرنشین متصل

نسخه جدیددی جی آیM300M350 سیم بدون سرنشین متصل


سیستم برق متصل به هواپیماهای بدون سرنشینمی تونه c باشهبا توجه به نیازهای خاص شما.

طول کابل می تواند از 33 تا 330 متر سفارشی شود.
کابل فیبر نوری در دسترس است.
اين سيستم براي تمام هواپيماهاي بدون سرنشين چند روتر با وزن 5 تا 110 کيلو با هم سازگار است.

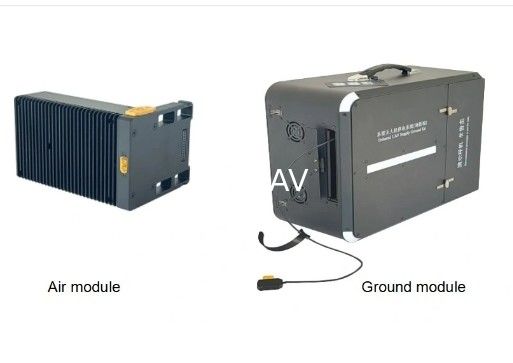

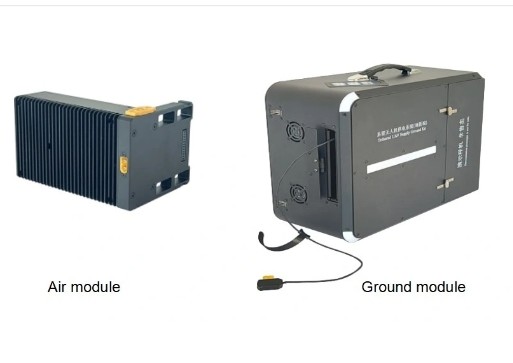

واحد برق تندر بدون سرنشین TPS110M-M300/M350 برای DJI M300 M350 تندر بدون سرنشین

1.ویژگی های زیست محیطی

1) دمای محیط: -20 ~ 45 oC (کار) ، -40 ~ 65 oC (سازگاری).
2) رطوبت نسبی: 10-80٪ RH (کار) ، 5-90٪ RH (سازگاری).
3) ارتفاع: 0-3000 متر

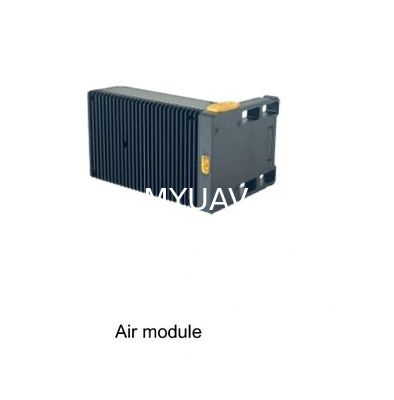

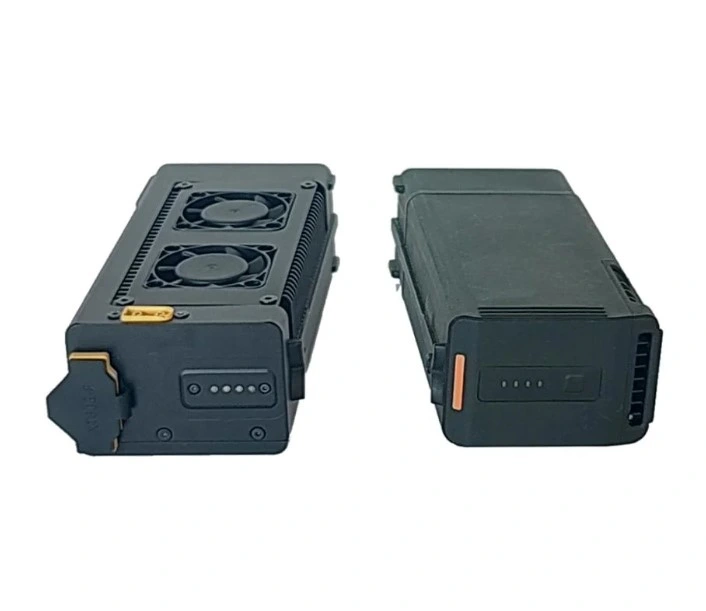

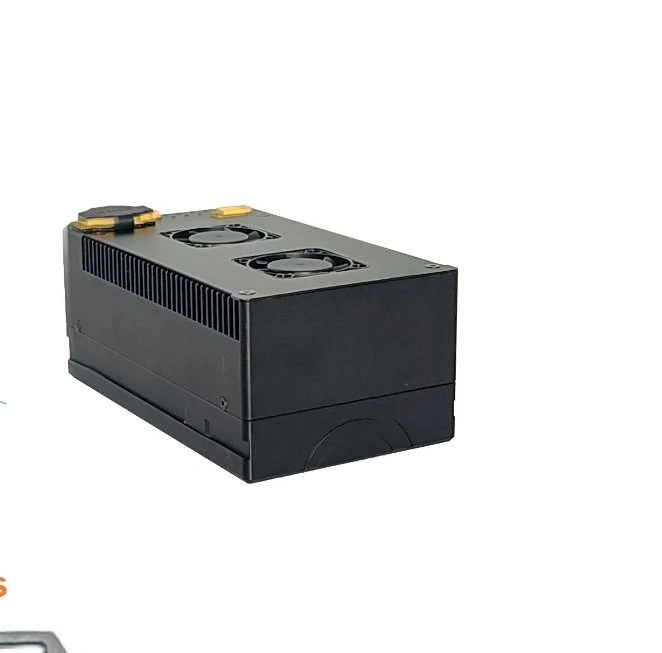

2.هواماژولمنبع برقبرای Tether Drone DJI M300 M350

1) ولتاژ ورودی: 600 ~ 830Vdc ورودی طیف گسترده ای.
2) ولتاژ خروجی: 51.5 ± 0.5Vdc، ولتاژ خروجی ثابت، پشتیبانی از تنظیم ولتاژ.
3) قدرت خروجی: 3000W (خروجی نام تجاری طولانی مدت) ، 3500W (ارزش اوج ≤10s).
4) عملکرد حفاظت: محافظت از ولتاژ بیش از حد ورودی و ولتاژ پایین، ولتاژ بیش از حد خروجی، جریان بیش از حد، مدار کوتاه و حفاظت از درجه حرارت بیش از حد.
5) روش نصب: نصب پلاگین و جدا کردن پلاگین، همان روش نصب باتری اصلی، هواپیماهای بدون سرنشین و جعبه های هواپیمایی نیازی به هیچ گونه اصلاحاتی ندارند.
6) روش تبعید گرما: یک فن خارجی به طور فعال گرما را تبعید می کند و یک کانال هوا ذخیره شده خنک کننده هوایی اجباری است.
7) رابط: ورودی XT60، رابط باتری خروجی (با استفاده از هواپیماهای بدون سرنشین) ، خروجی XT60 (با استفاده از نور).
8) اندازه: 163 × 92 × 65 ± 0.5mm (یک باتری TB60 را بدون اشغال فضای نصب اضافی جایگزین کنید).
۹) وزن: ۹۸۰ ± ۲۰g (برای کاهش وزن پرتاب هواپیما بدون سرنشین، یک باتری 1350g TB60 را جایگزین کنید).
10) سطح حفاظت: IP54

3ویژگی های عملکردی

رول اتوماتیک وارد/خرید: از بلند شدن و فرود UAV برای ورود/خرید همزمان کابل پیروی کنید، تنش را به طور سازگار تنظیم کنید،و به صورت دستی دکمه را فشار دهید تا کابل را باز کنید در حالی که برق قطع می شود.

عملکرد ارتباطی: دارای عملکرد ارتباطی سیم کشی با پروتکل پورت سریالی است و از عملکرد ارتباطات بی سیم با پروتکل پورت سریالی بلوتوث یا بی سیم پشتیبانی می کند.

عملکرد حفاظت: محافظت از ولتاژ بیش از حد ورودی و ولتاژ پایین، محافظت از ولتاژ بیش از حد خروجی، جریان بیش از حد، مدار کوتاه، حفاظت از درجه حرارت بیش از حد، حذف خطا و خود بازیابی.

عملکرد نمایش داده ها: صفحه لمسی 4.0 اینچی داده هایی مانند ولتاژ ، جریان ، دمای ، طول کابل ، تاریخ ، زمان ، سوابق عملیاتی ، سوابق خطا و اطلاعات وضعیت کاری را نمایش می دهد.

تنظیم تنظیم: صفحه نمایش پشتیبانی از تنظیم و تنظیم سرعت پیچ سیم، تنش پیچ سیم، تنش سیم رول، طول ایمنی، تاریخ و زمان،و پشتیبانی از تغییر بین نمایشگر چینی و انگلیسی.

عملکرد هشدار خطای: هنگامی که سیستم خراب می شود، صفحه نمایش برای نمایش اطلاعات خطای حرکت می کند و چراغ هشدار خطای قرمز می درخشد و هشدار می دهد.

حمل تجهیزات: با طراحی کوله پشتی، کوله پشتی می تواند با مجموعه ای کامل از سیستم های اتصال، از جمله یک جعبه اتصال، منبع تغذیه ماژول هوا، واحد روشنایی (اختیاری) مجهز شود.و سایر لوازم جانبیوزن کل 12 ± 0.5kg است.



4.پارامترها

پست ها		پارامترهای فنی
دمای محیط		-20 تا 45 درجه سانتیگراد (کار) ، -40 تا 65 درجه سانتیگراد (گودال)
رطوبت نسبی		10-80٪ RH (کار) ، 5-90٪ RH (گودال)
ارتفاع		≤ 3000 متر

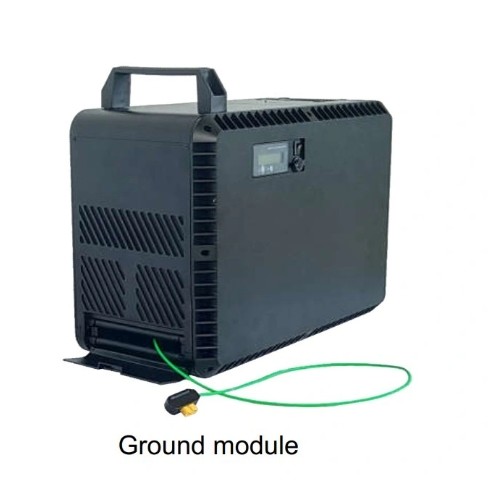

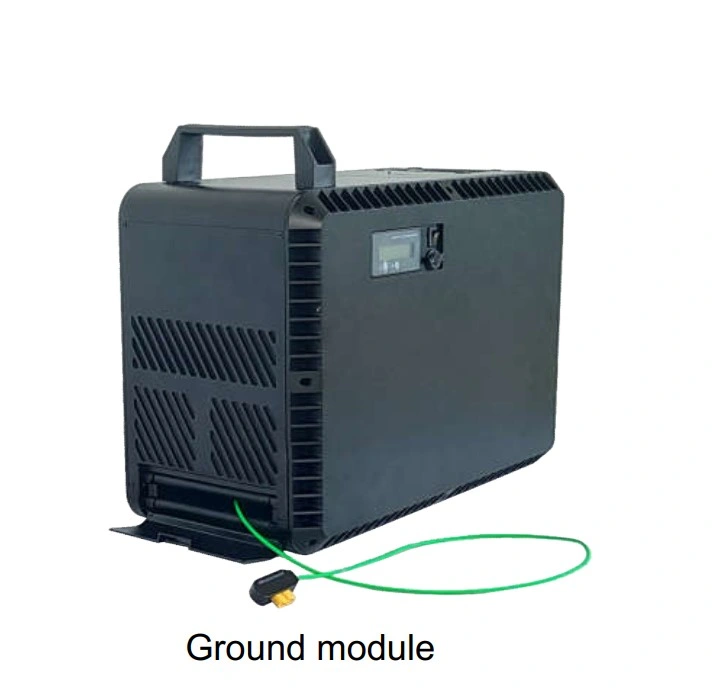

ماژول قدرت اتصال	ولتاژ ورودی	176-264Vac ورودی طیف گسترده ای، تک فاز 220Vac@45-65Hz
	ولتاژ خروجی	400~750Vdc تنظیم می شود، پیش فرض کارخانه 750Vdc
	قدرت خروجی	۳۵۰۰ وات (طاقت خروجی بلند مدت) ، ۳۸۵۰ وات (قیمت اوج ≤ ۳۰ ثانیه)
	طول کابل ذخیره سازی	با پشتیبانی از کابل ذخیره سازی حداکثر ≥ 120m
	سرعت کششی	0-2m/s، قابل تنظیم
	نیروی کششی	0-10N، قابل تنظیم
	رابط	سوکت ورودی با سوئیچ، اتصال کابل خروجی XT60
	کلیدها و سوئیچ ها	دکمه روشن کردن/ خاموش کردن ولتاژ بالا، دکمه کشاندن قوی کابل، چراغ نشان دهنده هشدار
	اندازه	۳۶۰ × ۲۸۰ × ۱۶۵ ± ۰.۵ میلی متر، به استثنای کفپوش ها و دستگیره ها
	وزن	9.2 ± 0.2 کیلوگرم از جمله کابل های 110 متری
کابل های باند	مواد	سیم مس نقره ای نقره ای، لایه عایق فلوروپلاستیک کامپوزیت، لایه بافتی فیبر درجه هوایی با مدول کششی بالا
	جریان	3- 5A
	مقاومت DC	10.5 ± 0.2 Ω، حلقه 100m@20 oC
	مقاومت کششی	≥ 50kg، مقاوم در برابر عقب کشیدن مکرر و زمان آزاد شدن ≥ 500 بار
	قدرت عایق بندی	≥ 3000Vdc، بدون وقفه برای 1 دقیقه
	طول کابل	55/110 ± 2m، پشتیبانی از طول خط سفارشی
	قطر بیرونی	2.6 ± 0.2mm
	وزن	1.2 ± 0.05kg/100m

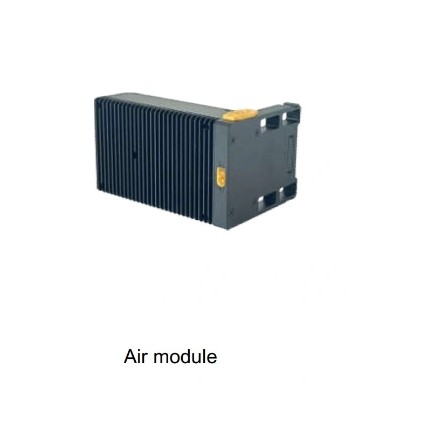

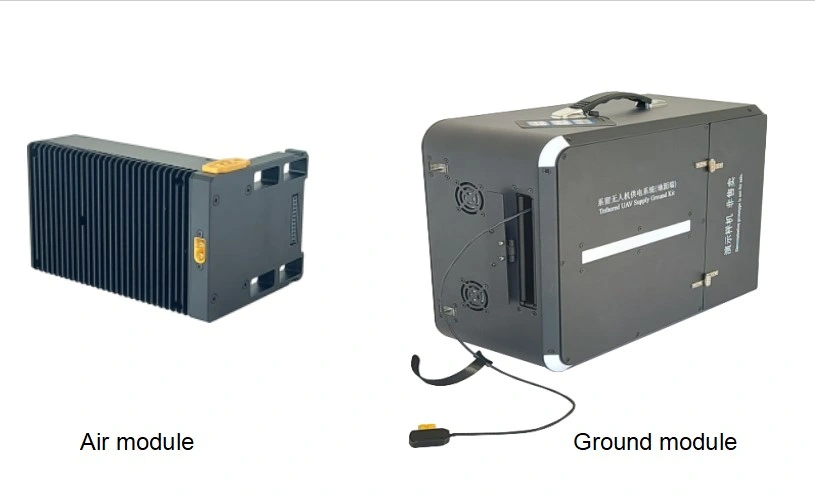

ماژول هوا	ولتاژ ورودی	600~830Vdc ورودی طیف گسترده ای
	ولتاژ خروجی	51.5 ± 0.5Vdc، ولتاژ خروجی ثابت
	قدرت خروجی	۳۰۰۰ وات (قدرت خروجی بلند مدت) ، ۳۵۰۰ وات (قیمت اوج ≤ ۱۰ ثانیه)
	عملکرد حفاظت	حفاظت از ولتاژ فوق العاده ورودی و ولتاژ پایین، محافظت از ولتاژ فوق العاده خروجی، جریان بیش از حد، مدار کوتاه و بیش از حد درجه حرارت
	ولتاژ عایق بندی	3000 ولت (Vin-Vout) ، 1 دقیقه، جریان نشت ≤ 5mA، بدون خرابی، فلش اوور یا پدیده کورونا
	روش نصب	نصب پلاگین، همان روش نصب باتری اصلی، بدون هیچ گونه تغییر در جعبه هواپیما و هواپیما
	روش تبعید گرما	خنک کننده هوای طبیعی
	رابط	ورودی XT60، خروجی رابط باتری (با استفاده از هواپیماهای بدون سرنشین) ، خروجی XT60 (با استفاده از نور)
	سطح حفاظت	IP54
	اندازه	158 × 92 × 110 ± 0.5mm (یک باتری TB60 را بدون اشغال فضای نصب اضافی جایگزین کنید)
	وزن	960 ± 10g



پارامترهای اهداف مورد نظر
1ولتاژ ورودی جعبه زمین: 176-264Vac ورودی طیف گسترده ای، تک فاز 220Vac.
2ولتاژ خروجی منبع برق ماژول هوا: 25.5 ± 0.3Vdc خروجی ولتاژ ثابت. UAV تحت شرایط منبع برق متصل کار می کند و باتری پشتیبان در طول زمان شارژ کامل باقی می ماند بدون هیچ گونه از دست دادن قدرت.
3. قدرت خروجی تجهیزات: منبع برق ماژول هوا ≥ 2000W، جعبه زمین متصل ≥ 3500W.
4اندازه منبع برق ماژول هوا: ≤ 156 × 75 × 48 mm، یک باتری TB30 را بدون اشغال فضای نصب اضافی جایگزین کنید.
5وزن منبع برق ماژول هوا: ≤ 590g، یک باتری 685g TB30 را جایگزین کنید.
6اندازه جعبه زمین بند: ≤ 360 × 260 × 180mm.
7وزن جعبه زمین بند: ≤ 9.2kg، که شامل 110 متر کابل های بند است.
8اندازه و وزن کابل: طول ≥ 110m، قطر کابل ≤ 2.4mm، وزن ≤ 1.1kg/100m.
9. اتوماتیک رول در / خارج: دنبال بلند شدن و فرود UAV به طور همزمان کابل رول در / خارج، سازگار تنظیم تنش، و به صورت دستی در حال بازگشت کابل در شرایط از دست دادن قدرت.
10عملکرد محافظت از جریان بیش از حد: هنگامی که منبع تغذیه ماژول هوا جریان بیش از حد را تولید می کند، محافظت از جریان ثابت را فراهم می کند.خروجی نباید مستقیما خاموش شود و می تواند خود را بازسازی کند.
11. عملکرد ارتباطات: جعبه زمین باند دارای یک عملکرد ارتباطی سیم کشی پروتکل سریالی است و از عملکرد ارتباطات بی سیم بلوتوث یا پروتکل سریال بی سیم پشتیبانی می کند.
12. عملکرد نمایش داده ها: صفحه لمسی داده هایی مانند ولتاژ ، جریان ، دمای ، طول خروجی ، تاریخ ، زمان ، سوابق عملیاتی ، سوابق خطا و اطلاعات وضعیت کاری را نمایش می دهد.
13تنظیم تنظیم: صفحه نمایش پشتیبانی از تنظیم و تنظیم سرعت جمع آوری سیم، تنش جمع آوری سیم، تنش انتشار سیم، متر ایمنی، تاریخ و زمان،و پشتیبانی از تغییر بین نمایشگر چینی و انگلیسی.
14. عملکرد هشدار خطای: هنگامی که سیستم خراب می شود، صفحه نمایش برای نمایش اطلاعات خطای حرکت می کند و چراغ هشدار خطای قرمز می درخشد و برای هشدار بیپ می کند.
15سطح حفاظت از تجهیزات سیستم: منبع برق ماژول هوا ≥ IP54، جعبه زمین اتصال ≥ IPx4.

16.تجهیزات حمل سیستم: طراحی کوله پشتی، کوله پشتی می تواند با یک مجموعه کامل از سیستم اتصال از جمله یک جعبه زمین اتصال، منبع تغذیه ماژول هوا، واحد روشنایی،و لوازم کامل، با وزن کلی ≤ 12.5kg.

برای سیستم برق متصل به هواپیماهای بدون سرنشین، شما می توانید چندین نوع را از فرم زیر انتخاب کنید:

- ماموريت هاي روز و شب
-رله رادیویی
- مدیریت بحران
-حفاظت از محل
-مراقبت ترافیک
- امنیت رویدادهای بزرگ
-مراقبت جنگل
- نظارت بر صنعت
- نظارت بر کیفیت هوا

1. بیشتر روتور بدون سرنشین هواپیمایی (UAV) از خطر و تخریب خاص است، عملکرد نامناسب ممکن است منجر به آسیب شخصی و یا خسارت به اموال شود،لطفاً از محصول مطابق با دستورالعمل استفاده استفاده کنید.
2. اپراتور باید آموزش و معاینه حرفه ای را دریافت کند، پرسنل آموزش نیافته این محصول را دستکاری نمی کند
3هنگام دست زدن به این محصول مست نباشید، خسته نباشید، بیمار نشوید.
4. باید پرسنل را با فاصله امن بین وسایل نقلیه هوایی بدون سرنشین (UAV) نگه دارید ، به طور مداوم برای جلوگیری از احتمال خطر
5لطفاً در صورت خطر، با کمترین وزن پرواز کنید.
6لطفاً در شرایط اختلال الکترومغناطیسی قوی پرواز نکنید
7لطفاً از قوانین و مقررات محلی پیروی کنید و در منطقه ممنوعه پرواز پرواز نکنید
8لطفاً نزديک موتور چرخش يا پروپلر نرويد و به آن دست نزنيد، در صورت قطع شدن توسط پروپلر چرخش.
9. لطفا دو باتری را به طور کامل شارژ قبل از نصب آنها را به UAV و مطمئن شوید که فشار فرقی آنها کمتر از 0.1 ولت
10. باتری زمان طولانی استفاده نمی شود، لطفا آن را در یک مکان خشک تهویه با 60٪ برق ذخیره کنید
