MYUAV Drone Uav لوازم جانبی TPS330m-FC30 سیستم برق متصل

مقدار تولیدی:	1 epc
قیمت:	14800usd
standard packaging:	جعبه کارتن
Delivery period:	14 روز کاری
روش پرداخت:	L/C، D/A، D/P، T/T، Western Union، MoneyGram

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع

نام تجاری

Myuav

شماره مدل

TPS330M-FC30

ولتاژ خروجی ماژول هوا:

51.5 ولت

سطح حفاظت ماژول هوا:

مشخصات:

۵۵۰*۴۲۰*۲۶۰ میلی متر

علامت تجاری:

گل سرخ

ولتاژ خروجی ماژول هوا:

580 ~ 810 ولت

قدرت خروجی ماژول هوا:

بزرگتر از یا برابر با 3000 وات

برجسته کردن:

لوازم جانبی هواپیماهای بدون سرنشین سیستم برق متصل,سیستم برق متصل TPS330m-FC30,لوازم جانبی هواپیماهای بدون سرنشین MYUAV

TPS330m-FC30 Tethered Power System

MYUAV Drone Uav Accessories

توضیحات محصول

لوازم جانبی هواپیماهای بدون سرنشین TPS330M-FC30 سیستم برق متصل

من، خصوصيت معمولي
1.عمليات ساده، کل روند پرواز و فرود بدون سرنشين نيازي به فعاليت ماژول زميني ندارد.
2حفاظت جامع از ورودی / خروجی، حذف خطا و خود بهبود.
3.کاملاً اتوماتيك است و عملکرد بازپرداخت، سيم را مي توان در صورت از دست دادن قدرت دوباره حل کرد.
4منبع برق ماژول هوا دارای ولتاژ خروجی ثابت است و باتری پشتیبان هیچ پدیده شارژ و تخلیه ای ندارد.
5منبع برق ماژول هوا بدون هیچ گونه تغییر ساختاری در هواپیما جایگزین یک باتری بدون سرنشین می شود.

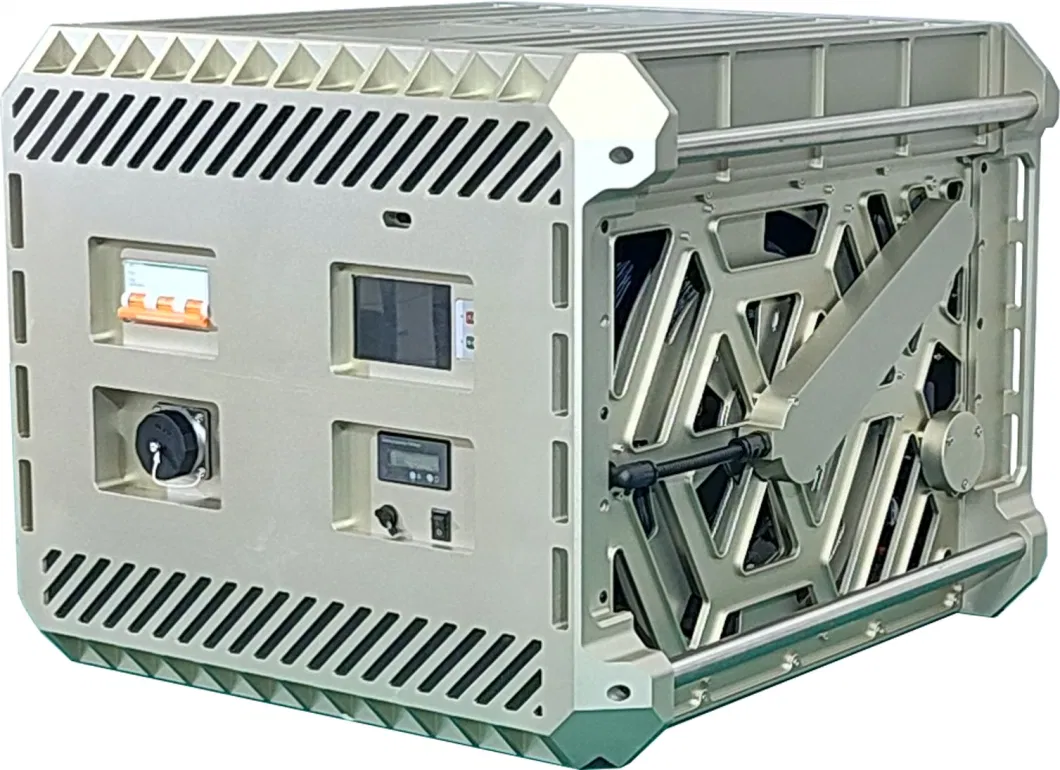

MYUAV Drone Uav لوازم جانبی TPS330m-FC30 سیستم برق متصل 0

II،دروون FC30 سازگار شده
1.مدت پرواز پشتیبانی: ≥24 ساعت.
2. ارتفاع پرواز پشتیبانی:≥200/300m ((طول کابل متصل220/330m،طول امن رزرو)

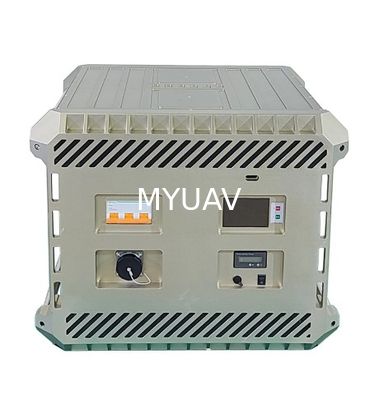

MYUAV Drone Uav لوازم جانبی TPS330m-FC30 سیستم برق متصل 1

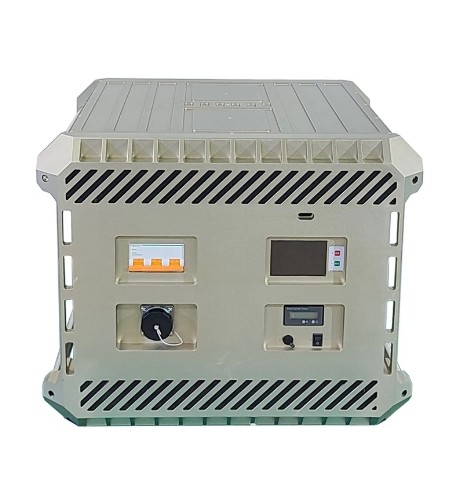

MYUAV Drone Uav لوازم جانبی TPS330m-FC30 سیستم برق متصل 2

III،خصوصیات عملکرد
1- عملکردهای حفاظت: طراحی جداگانه برای برق قوی و ضعیف. ورودی بیش از ولتاژ و تحت ولتاژ محافظت، خروجی بیش از ولتاژ، خروجی بیش از جریان، مدار خروجی،خروجی بیش از حفاظت از دمایمقاومت ولتاژ ورودی و خروجی ≥ 3000VDC، مقاومت ولتاژ عایق کابل متصل ≥ 3500VDC.
2. ارتباطات داده: عملکرد ارتباطات سیم و بی سیم، پشتیبانی از نمایش و کنترل از راه دور، مشاهده و دانلود داده های طرف مشتری. ارتباطات فیبر نوری اختیاری.
3عملکرد نمایش داده ها: صفحه لمسی داده هایی مانند ولتاژ خروجی، جریان خروجی، قدرت خروجی، طول کابل خروجی، مدت زمان کار، دمای نصب، کل مصرف برق،سوابق خطاو اطلاعات وضعیت کار.
4تنظیم و تنظیم: صفحه نمایش از تنظیم و تنظیم پارامترهای مانند کشش و سرعت، داده و زمان، ولتاژ خروجی، طول ایمنی، دمای هشدار، و غیره پشتیبانی می کند...،و از جابجایی بین چینی و انگلیسی حمایت می کنند.
5هشدارها و یادآوری ها: در صورت خرابی صفحه نمایش محتویات خطا را نشان می دهد، زنگ قوی یادآوری صدا.
6.استفاده و پرداخت خودکار: پس از بلند شدن و فرود هواپیما بدون سرنشین به طور همزمان متصل به کابل گرفتن و پرداخت، تنظیم مدیریت تنش اتوماتیک،و به صورت دستی دکمه را فشار دهید تا واکنش کابل در حالی که برق قطع.
7حمل و حمل: جعبه مجهز به دسته و پد های پا، تریلر تاشو و چرخ های واگن برای حمل و نقل است.منبع برق 25000W/100L ژنراتور دیزل اختیاری است (تفصیلات پیوسته)
IV، پارامترها

اقلام		پارامترهای فنی
مدل		TPS220M-FC30	TPS330M-FC30
طول کابل		220M	330M
دمای محیط		-20 تا 45 درجهکار کردن),-40 ~ 65oC ((ذخیره سازی)
رطوبت نسبی		10 تا 80 درصد RH ((کار کردن5 تا 90 درصد RHذخیره سازی)
ارتفاع		≤3000 متر
ماژول برق زمینی	ولتاژ ورودی	380±10%VAC، سه فاز، سیستم پنج سیم (TCM) ، فرکانس 50 هرتز
	ولتاژ خروجی	۶۰۰ تا ۸۰۰ ولتقابل تنظیم"فابريکه پيش فرض" 800Vdc
	قدرت خروجی	≥22000W ((برآمدات نامی طولانی مدت) ،≥25000W ((مقدار اوج30 دلار)
	مصرف وبازدهسرعت	0~3m/sقابل تنظیم
	مصرف وبازده کشش	0 ~ 20Nقابل تنظیم
	رابط	ورودیaاpلوله،باولاردoخروجی LP20aاpلوله،fایبرoptic FCpارت (اختیاری)
	دکمه و سوئیچ	سوئیچ های AChايشvسن بالاon/oافباستون هاcتواناtدوباره...upباستون هاpبـهبجمع آوریsجادوگران
	سطح حفاظت	IPx4
	اندازه	600×570×460±0.5 میلی متربه استثنای کفپوش های پالوازم جانبی خارجی
	وزن	54±0.5kgبه استثنای کابل متصل
کابل های متصل	مواد	آلیاژ سیم هواپیمایی سبک و مقاوم در برابر دماهای بالا، عایق فلوروپلاستیک کامپوزیتی، رشته فیبر فضاپیمایی با مدول کششی بالا
	ارتباطات فیبر نوری	کابل متصل یک کابل کامپوزیت اپتوالکترونیک است که حاوی فیبر تک حالت محکم با ارتباطات فیبر نوری اختیاری است.
	جریان	25 تا 30 آمپر
	مقاومت DC	1.6±0.1Ω100m@20oCحلقه
	مقاومت قدرت کششی	≥300kgمقاوم در برابر واکنش های مکرر و زمان آزاد شدن≥1000
	قدرت عایق بندی	≥3500Vdc، 1 دقیقههیچ شکستگی
	طول کابل	تجهیزات استاندارد 220 متراختیاری330 متر
	قطر بیرونی	6.3±0.1mm
	وزن	44±1g/m

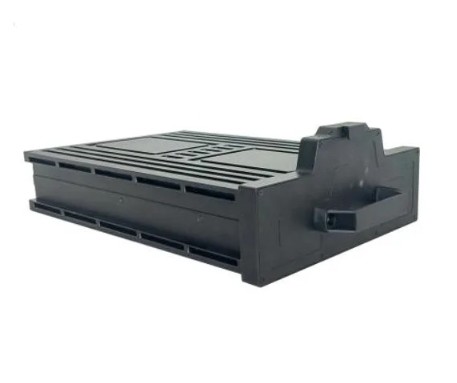

ماژول هوا	ولتاژ ورودی	580~810Vdcورودی طیف گسترده ای
	ولتاژ خروجی	59Vdc±1٪،ولتاژ خروجی ثابت,پشتیبانی ولتاژ سفارشی
	قدرت خروجی	≥18000W ((تولید بلندمدت نامشخص),≥22000W ((مقدار اوج¥10)
	عملکرد حفاظت	ولتاژ ورودی بیش از ولتاژ,تحت محافظت از ولتاژ،خروجی بیش از ولتاژ,بیش از حد,مدار کوتاه,و حفاظت از بیش از دمای
	عملکرد ارتباطات	ارتباطات CAN اختیاری برای گزارش داده های ولتاژ، جریان، دمای و اطلاعات وضعیت عملیاتی
	ولتاژ عایق بندی	≥3000V ((Vin-Vout) ،1min،خروجی جریان 5mA،هیچ شکستگی,fپدیده های قوس دروغین و کرونا
	روش نصب	تعویض یک باتری درون، نصب مستقیم پلگ و پلی
	انتشار گرما	فن داخلی برای خنک سازی فعال، لوله های هوایی اختصاصی برای خنک سازی هوایی اجباری
	رابط	ورودیLP20aاpلوله،خروجیXT90،XT60×2
	سطح حفاظت	IP54
	اندازه	468 × 308 × 142 ± 0.5 میلی متربدون اتصال کننده
	وزن	10.8±0.2kg(تعویض یک باتری 11.5 کیلوگرم درون)
بسته بندی	اندازه	چمدان چرخدار:850×740×600±5mm(چرخ ها شامل نمی شوند)
	وزن	115±5در کیلوگرمذخیره سازی ماژول قدرت زمینی، ماژول هوا، تریلر (اختیاری) ، ضمیمه ها و اسناد

1"مگر اینکه خلاف آن مشخص شده باشد، تمامی داده های فوق در Ta=25oC، رطوبت <75٪، ورودی اسمی و بار نامی است.
2به دلیل محدودیت فضای، داده های نامکمل در ورق وجود دارد. لطفا با کارکنان فروش ما تماس بگیرید تا آن را بدست آورید.
