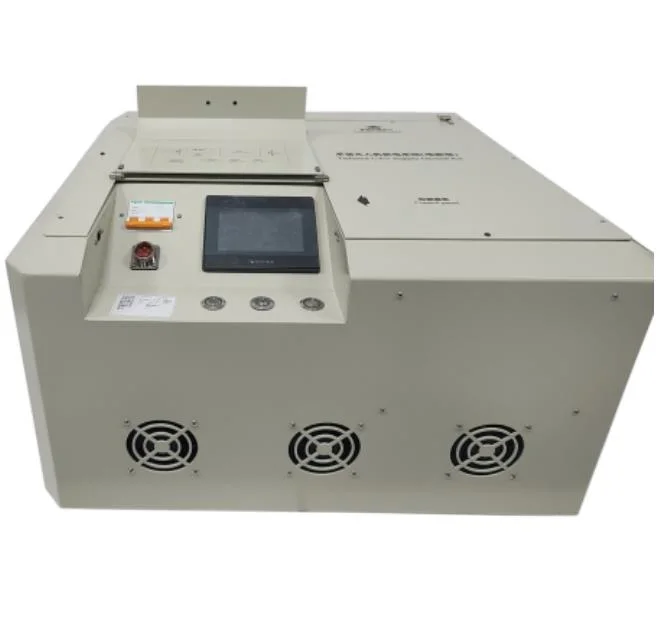

MYUAV نیروگاه قدرتمندی متصل برای هواپیماهای بدون سرنشین / هواپیماهای بدون سرنشین

مقدار تولیدی:	1 epc
قیمت:	23000usd
standard packaging:	جعبه کارتن
Delivery period:	14 روز کاری
روش پرداخت:	L/C، D/A، D/P، T/T، Western Union، MoneyGram

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع

نانجینگ، چین

نام تجاری

myuav

گواهی

ISO 9001, ISO 14001

شماره مدل

H40

مشخصات:

645*550*350mm

وزن:

40 کیلوگرم

بسته حمل و نقل:

جعبه کارتن

علامت تجاری:

گل سرخ

دمای محیط:

- 20 ~ 45 º C (در حال کار)، - 40 ~ 65 º C (ذخیره سازی)؛

برجسته کردن:

نیروگاه های بدون سرنشین,نیروگاه برق بدون سرنشین,نیروگاه های بدون سرنشین

Drones Power Station

Drones Tethered Power Station

توضیحات محصول

MYUAV نیروگاه قدرتمندی متصل برای هواپیماهای بدون سرنشین / هواپیماهای بدون سرنشین

مرور کلی محصول
این محصول شامل دو قسمت است: جعبه اتصال به زمین و منبع تغذیه هوا در آسمان. جعبه اتصال به هوا یک منبع تغذیه AC / DC DC را ادغام می کند، دستگاه خودکار و پرداخت،کابل اتصال و ماژول کنترل هوشمند برای تبدیل قدرت متناوب تک فاز شبکه، ژنراتور یا منبع برق تلفن همراه به قدرت ولتاژ بالا و انتقال آن به منبع برق هوا از طریق کابل تاتر.منبع برق هوا می تواند به طور ایمن جایگزین یک باتری اصلی و ارائه ثبات ولتاژ ثابت، منبع برق دوامدار و قابل اطمینان برای UAV بدون کاهش وزن بار استاندارد.سیستم دارای عملکرد به طور خودکار عقب کشیدن و آزاد کردن خط به طور همزمان پس از افزایش و سقوط UAV است.

بدون سرنشین سازگار

با UAVهای مربوطه برای تشکیل یک سیستم بدون سرنشین متصل ترکیب می شود.

1) ارتفاع پرواز پشتیبانی: 120 ~ 200m (طول کابل: 220m، طول ایمنی محفوظ)
2) وزن بلند شدن پشتیبانی: 30 ~ 55 کیلوگرم (کارایی نیروی UAV متفاوت است، این داده ها فقط برای مرجع است).

ویژگی های زیست محیطی
1) دمای محیط: - 20 ~ 45 oC (کار) ، - 40 ~ 65 oC (گودال)
2) رطوبت نسبی: 10 ~ 80٪ RH (کار) ، 5 ~ 90٪ RH (سازگاری) 3) ارتفاع: 0 ~ 3000 متر.

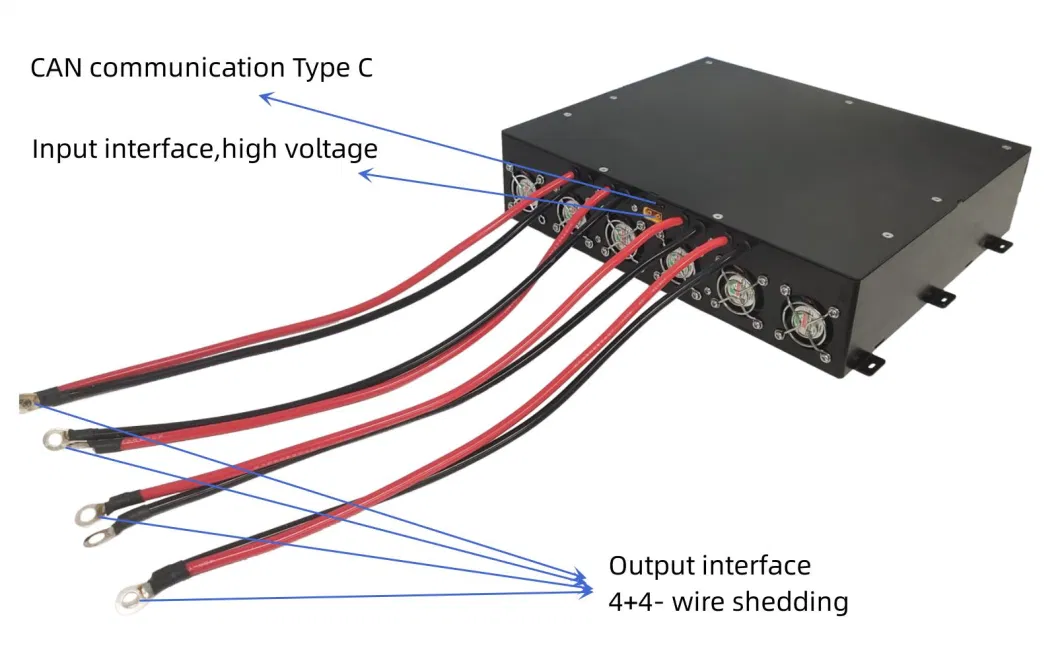

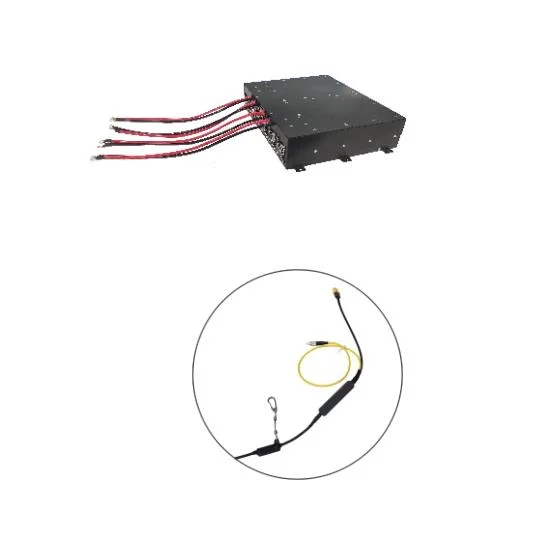

منبع برق ماژول هوا

MYUAV نیروگاه قدرتمندی متصل برای هواپیماهای بدون سرنشین / هواپیماهای بدون سرنشین 2

MYUAV نیروگاه قدرتمندی متصل برای هواپیماهای بدون سرنشین / هواپیماهای بدون سرنشین 3

ولتاژ ورودی	580 ~ 810Vdc ورودی طیف گسترده ای، خروجی ولتاژ ثابت
ولتاژ خروجی	50 ± 0.5Vdc، پشتیبانی از تنظیم ولتاژ خروجی
قدرت خروجی	۱۲۰۰ وات (طاقت بلند مدت) ، ۱۵۰۰۰ وات (قیمت اوج ≤ ۳۰ ثانیه)
عملکرد ارتباطات	ارتباط CAN، گزارش ولتاژ، جریان، دمای و سایر داده ها و وضعیت
روش نصب	لوله نصب رزرو شده و با پیچ ثابت شده است
حالت انتشار گرما	فانتین داخلی، خنک کننده گرمای فعال، خنک کننده هوایی اجباری با کانال هوایی اختصاصی
رابط	XT60 ورودی، XT90 خروجی، پشتیبانی از سفارشی سازی رابط
اندازه	29525471 ± 0.5mm (به غیر از گوش های نصب و رابط ها)

عملکرد حفاظت
A. حفاظت از ولتاژ ورودی بالا و پایین: حفاظت از خاموش شدن، حذف خطا و خود بازیابی
B. حفاظت از جریان بیش از حد خروجی: محافظت از جریان ثابت، حذف خطا و خودبخاطر؛
ج. حفاظت از مدار کوتاه خروجی: کار محدود کردن جریان خروجی، حذف خطا و خود بازیابی
D. حفاظت از بیش از حد دمای خروجی: دمای پوسته 95 ± 2.5 oC است و پس از خنک شدن و خود بازیابی؛
E. حفاظت از ولتاژ بیش از حد خروجی: به طور خودکار خاموش و قفل، راه اندازی مجدد و قدرت برای بازیابی؛

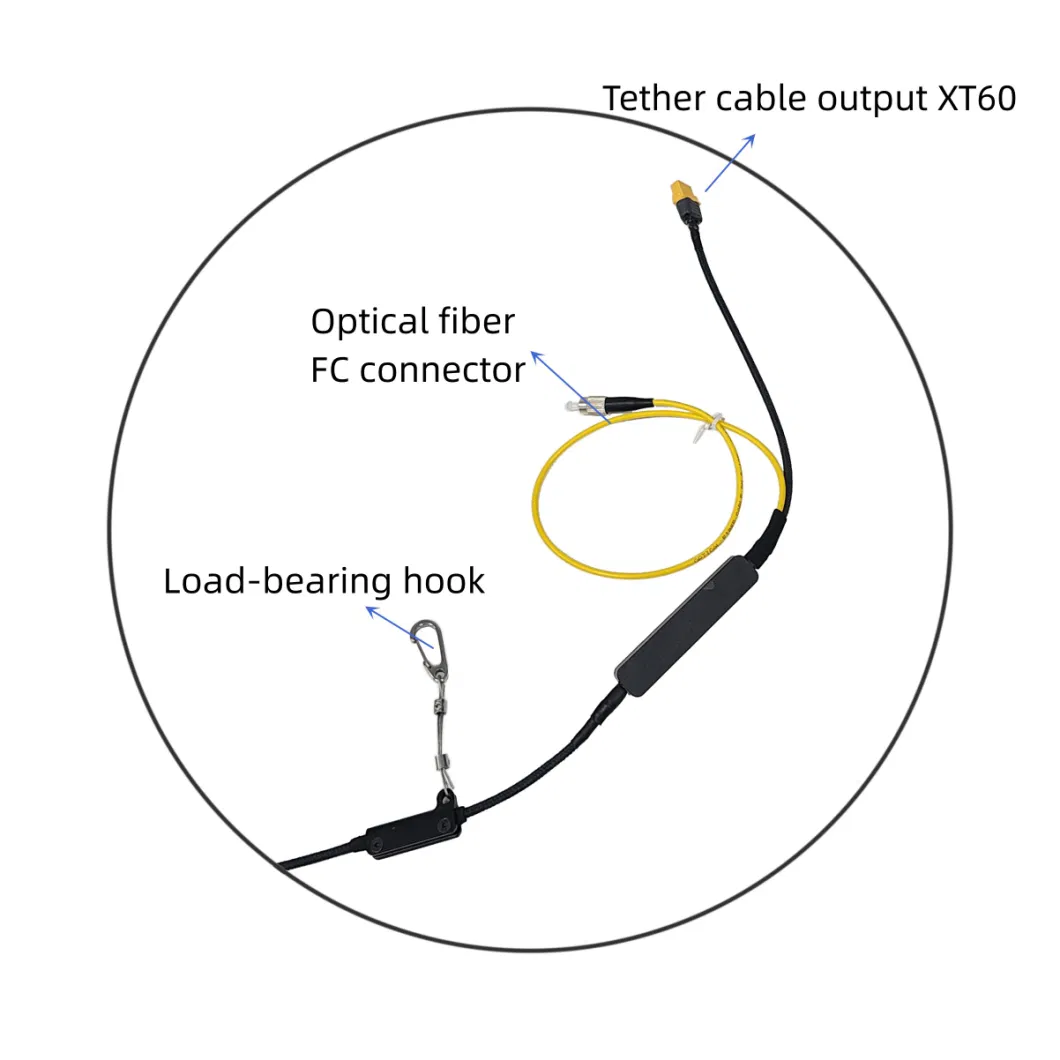

کابل های باند

MYUAV نیروگاه قدرتمندی متصل برای هواپیماهای بدون سرنشین / هواپیماهای بدون سرنشین 4

MYUAV نیروگاه قدرتمندی متصل برای هواپیماهای بدون سرنشین / هواپیماهای بدون سرنشین 5

مواد	سیم مس نقره ای چند رشته ای، لایه عایق فلوروپلاستیک کامپوزیت، واحد فیبر نوری محکم بسته شده، پوشش کوپلیمر مقاوم در برابر دمای بالالایه با فیبر با مدول کششی بالا و درجه هوانوردی
جریان کاری	15-20A
مقاومت DC	2.5 ± 0.2 Ω، حلقه 100 متر @ 20 oC
مقاومت کششی	≥ 150kg، مقاوم در برابر بازخورد مکرر و زمان آزاد شدن ≥ 1000 بار
قدرت عایق بندی	≥ 3000Vdc، بدون وقفه برای 1 دقیقه
طول کابل	220 ± 2m؛ کابل فیبر نوری 1 هسته در داخل کابل باند و کانکتور FC (اختیاری)
قطر بیرونی	5.0 ± 0.2mm
وزن	29 ± 0.5g/m

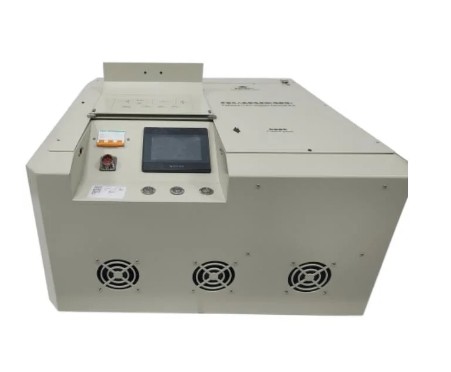

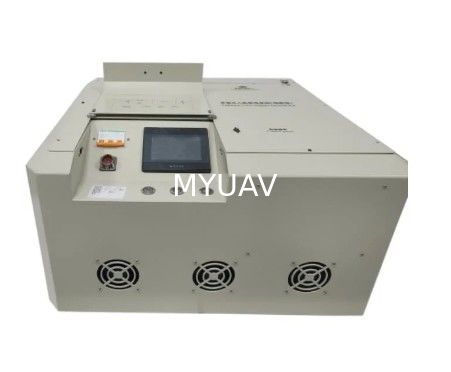

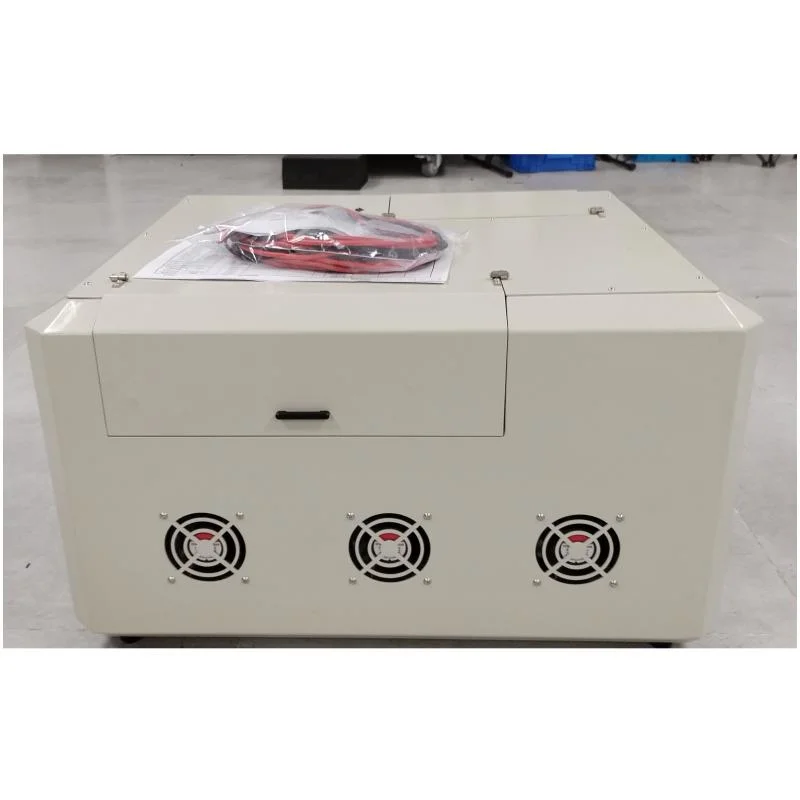

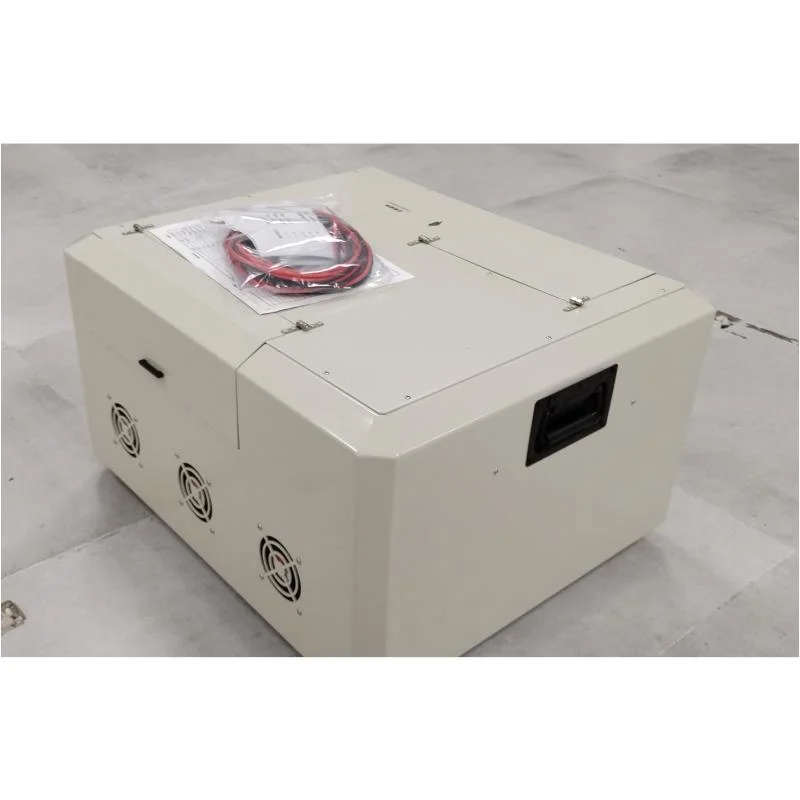

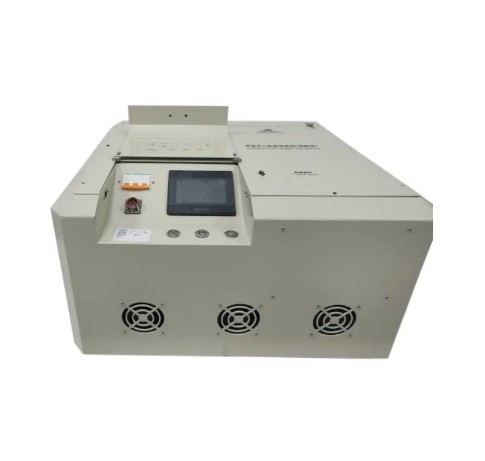

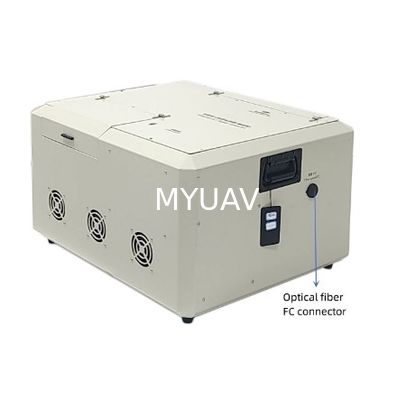

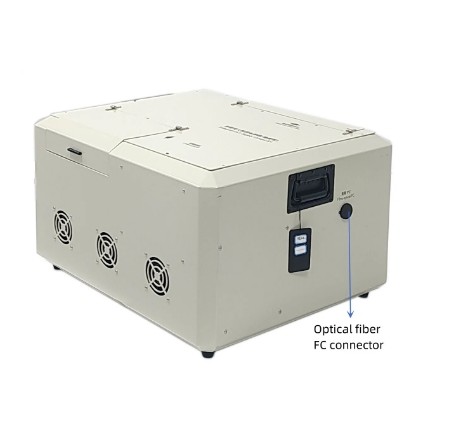

منبع برق ماژول زمینی

MYUAV نیروگاه قدرتمندی متصل برای هواپیماهای بدون سرنشین / هواپیماهای بدون سرنشین 6

MYUAV نیروگاه قدرتمندی متصل برای هواپیماهای بدون سرنشین / هواپیماهای بدون سرنشین 7

ولتاژ ورودی	277 ~ 490Vac @ خروجی بار کامل، 85 ~ 176Vac @ خروجی نیمه بار، 50/60Hz
ولتاژ خروجی	400~750Vdc تنظیم می شود، پیش فرض کارخانه 750Vdc
قدرت خروجی	20000W
نمایش داده ها	4.3 اینچ صفحه لمسی نشان می دهد جریان، ولتاژ، درجه حرارت، طول کابل رول کردن، ثبت عملیات، ثبت خطا و داده های دیگر
عملکرد هشدار	هنگامی که سیستم دارای نقص است، صفحه نمایش اطلاعات نقص را نشان می دهد، و چراغ هشدار نقص قرمز و بیپ را روشن می کند
عملکرد ارتباطات	رابط شبکه رزرو شده، ارتباطات Modbus tcp، پشتیبانی از ارتباطات سیم کشی و نمایشگر همگام سازی تلفن همراه
سرعت داخل و خارج کابل	0~2m/s، 10 چرخ دنده قابل تنظیم
تنش ورودی و ورودی کابل	کابل رول در و خارج از تنش به 10 دنده تقسیم می شود، که می تواند تنظیم شود

حالت کار	رول غیر فعال خارج، رول فعال در، ترتیب سیم خودکار، و می توانید دکمه فشار به رول اجباری در کابل استراحت
حمل و نقل	قابل حمل یا قابل حمل در وسایل نقلیه

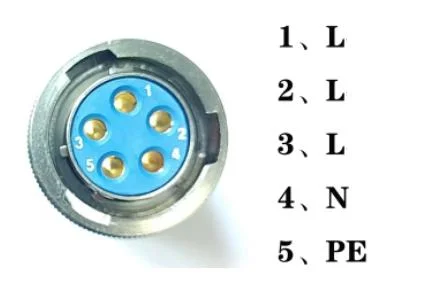

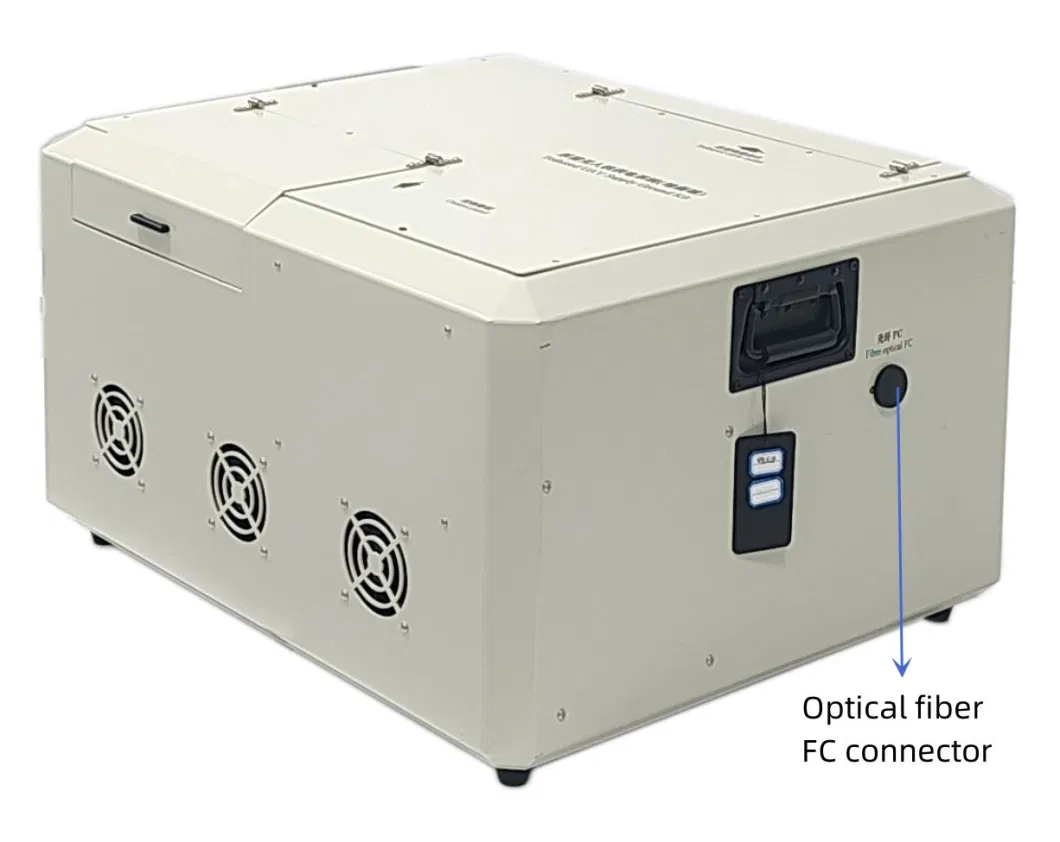

رابط	سوکت هواپیمایی 5 هسته ای ورودی، پورت فیبر نوری FC (اختیاری) ، پورت شبکه ارتباطی، پورت CAN
دکمه ها و سوئیچ ها	دکمه خروجی ولتاژ بالا، رولی کابل در دکمه اجباری، سوئیچ ورودی AC، چراغ هشدار
اندازه	۶۴۵۵۵۰۳۵۰ میلی متر (وضعیت ذخیره سازی)
وزن	36kg (به استثنای اجزای اختیاری)

عملکرد حفاظت
A. حفاظت از ولتاژ ورودی بالا و پایین: حفاظت از خاموش شدن، حذف خطا و خود بازیابی
B. حفاظت از جریان بیش از حد خروجی: محافظت از جریان ثابت، حذف خطا و خودبخاطر؛
ج. حفاظت از مدار کوتاه خروجی: کار محدود کردن جریان خروجی، حذف خطا و خود بازیابی
D. حفاظت از بیش از حد درجه حرارت خروجی: دمای پوسته 95 ± 2.5 oC است و خنک کننده خود بهبودی است.
E. حفاظت از ولتاژ بیش از حد خروجی: به طور خودکار خاموش و قفل، راه اندازی مجدد و قدرت برای بازیابی؛
