MYUAV منبع برق ولتاژ بالا برای هواپیماهای بدون سرنشین متصل / Uav

مرور کلی محصول

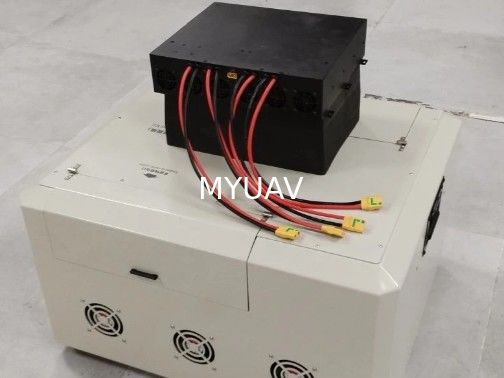

این محصول شامل دو قسمت است: جعبه اتصال به زمین و منبع تغذیه هوا در آسمان. جعبه اتصال به هوا یک منبع تغذیه AC / DC DC را ادغام می کند، دستگاه خودکار و پرداخت،کابل اتصال و ماژول کنترل هوشمند برای تبدیل قدرت متناوب تک فاز شبکه، ژنراتور یا منبع برق تلفن همراه به قدرت ولتاژ بالا و انتقال آن به منبع برق هوا از طریق کابل تاتر.منبع برق هوا می تواند به طور ایمن جایگزین یک باتری اصلی و ارائه ثبات ولتاژ ثابت، منبع برق دوامدار و قابل اطمینان برای UAV بدون کاهش وزن بار استاندارد.سیستم دارای عملکرد به طور خودکار عقب کشیدن و آزاد کردن خط به طور همزمان پس از افزایش و سقوط UAV است.

بدون سرنشین سازگار

1) ارتفاع پرواز پشتیبانی: 120 ~ 200m (طول کابل: 220m، طول ایمنی محفوظ)
2) وزن بلند شدن پشتیبانی: 30 ~ 55 کیلوگرم (کارایی نیروی UAV متفاوت است، این داده ها فقط برای مرجع است).

ویژگی های زیست محیطی
1) دمای محیط: - 20 ~ 45 oC (کار) ، - 40 ~ 65 oC (گودال)
2) رطوبت نسبی: 10 ~ 80٪ RH (کار) ، 5 ~ 90٪ RH (سازگاری) 3) ارتفاع: 0 ~ 3000 متر.

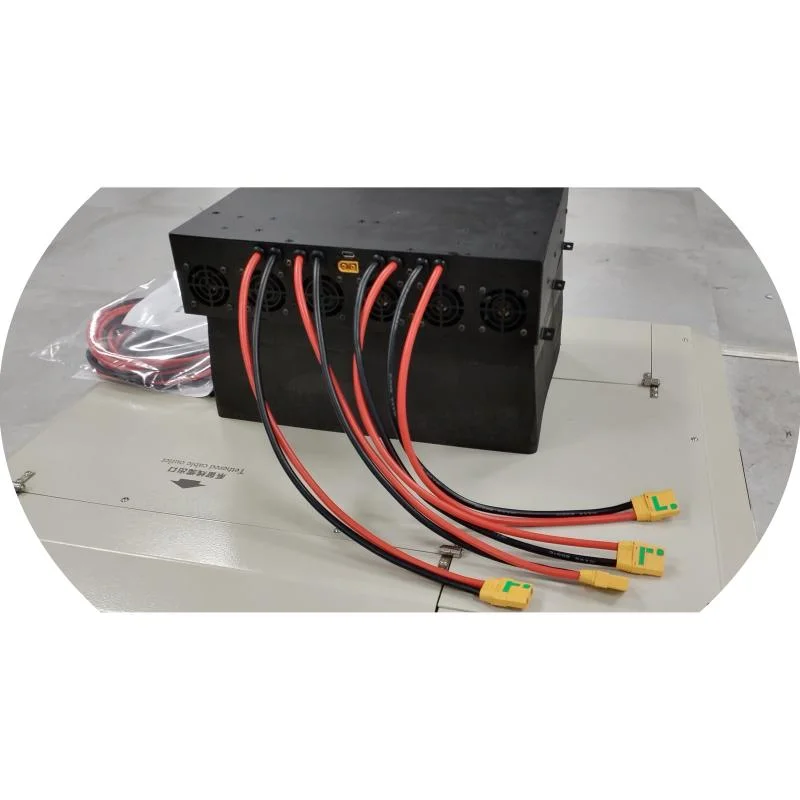

منبع برق ماژول هوا

ولتاژ ورودی	580 ~ 810Vdc ورودی طیف گسترده ای، خروجی ولتاژ ثابت
ولتاژ خروجی	50 ± 0.5Vdc، پشتیبانی از تنظیم ولتاژ خروجی
قدرت خروجی	۱۲۰۰ وات (طاقت بلند مدت) ، ۱۵۰۰۰ وات (قیمت اوج ≤ ۳۰ ثانیه)
عملکرد ارتباطات	ارتباط CAN، گزارش ولتاژ، جریان، دمای و سایر داده ها و وضعیت
روش نصب	لوله نصب رزرو شده و با پیچ ثابت شده است
حالت انتشار گرما	فانتین داخلی، خنک کننده گرمای فعال، خنک کننده هوایی اجباری با کانال هوایی اختصاصی
رابط	XT60 ورودی، XT90 خروجی، پشتیبانی از سفارشی سازی رابط
اندازه	295*254*71 ± 0.5mm (به غیر از گوش های نصب و رابط ها)

وزن	4.5 ± 0.1kg (به استثنای کانکتورها و سیم های خارجی)

عملکرد حفاظت
A. حفاظت از ولتاژ ورودی بالا و پایین: حفاظت از خاموش شدن، حذف خطا و خود بازیابی
B. حفاظت از جریان بیش از حد خروجی: محافظت از جریان ثابت، حذف خطا و خودبخاطر؛
ج. حفاظت از مدار کوتاه خروجی: کار محدود کردن جریان خروجی، حذف خطا و خود بازیابی
D. حفاظت از بیش از حد دمای خروجی: دمای پوسته 95 ± 2.5 oC است و پس از خنک شدن و خود بازیابی؛
E. حفاظت از ولتاژ بیش از حد خروجی: به طور خودکار خاموش و قفل، راه اندازی مجدد و قدرت برای بازیابی؛

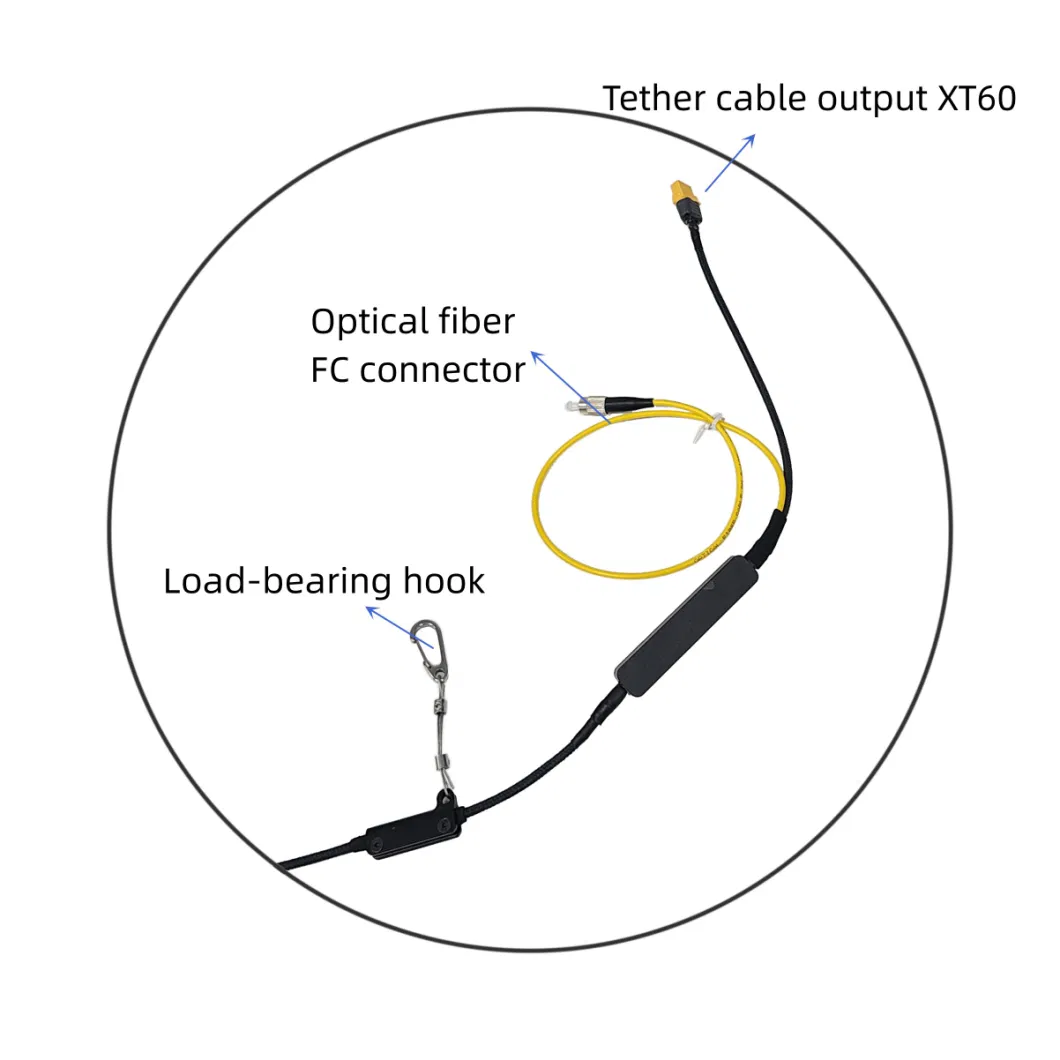

کابل های باند

مواد	سیم مس نقره ای چند رشته ای، لایه عایق فلوروپلاستیک کامپوزیت، واحد فیبر نوری محکم بسته شده، پوشش کوپلیمر مقاوم در برابر دمای بالالایه با فیبر با مدول کششی بالا و درجه هوانوردی
جریان کاری	15-20A
مقاومت DC	2.5 ± 0.2 Ω، حلقه 100 متر @ 20 oC
مقاومت کششی	≥ 150kg، مقاوم در برابر بازخورد مکرر و زمان آزاد شدن ≥ 1000 بار
قدرت عایق بندی	≥ 3000Vdc، بدون وقفه برای 1 دقیقه
طول کابل	220 ± 2m؛ کابل فیبر نوری 1 هسته در داخل کابل باند و کانکتور FC (اختیاری)
قطر بیرونی	5.0 ± 0.2mm
وزن	29 ± 0.5g/m

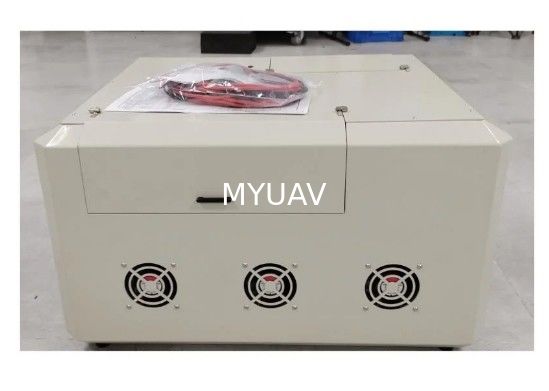

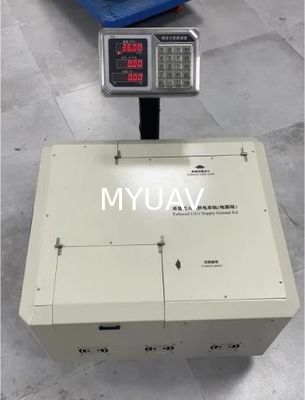

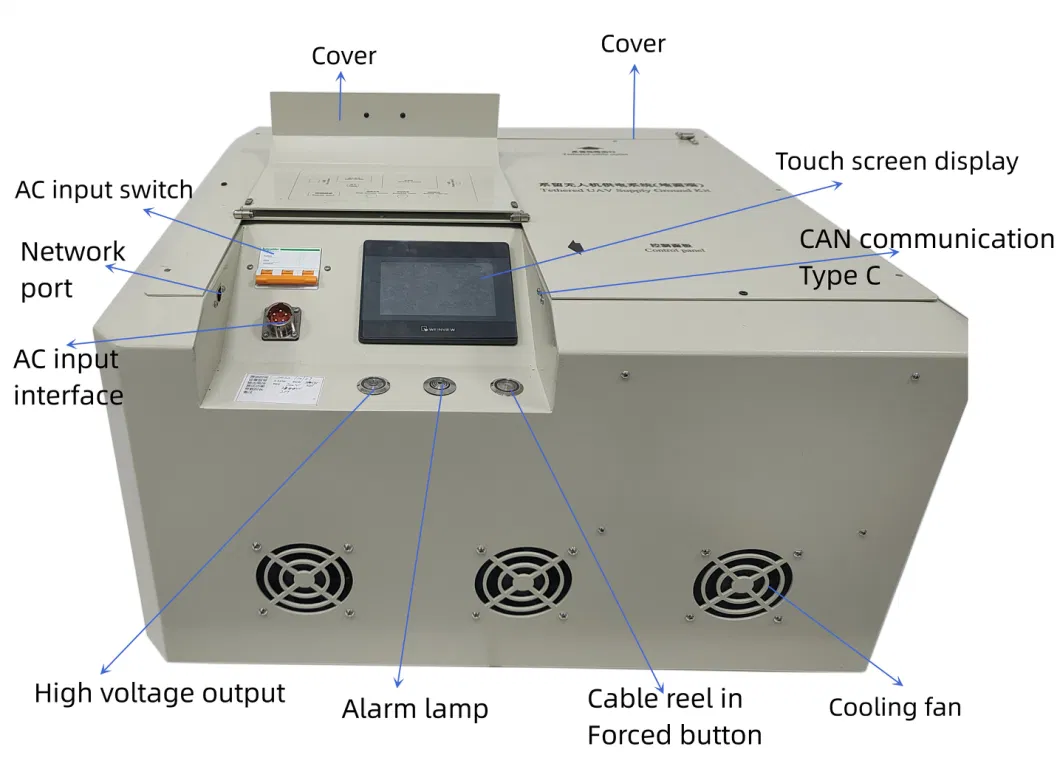

منبع برق ماژول زمینی

ولتاژ ورودی	277 ~ 490Vac @ خروجی بار کامل، 85 ~ 176Vac @ خروجی نیمه بار، 50/60Hz
ولتاژ خروجی	400~750Vdc تنظیم می شود، پیش فرض کارخانه 750Vdc
قدرت خروجی	20000W

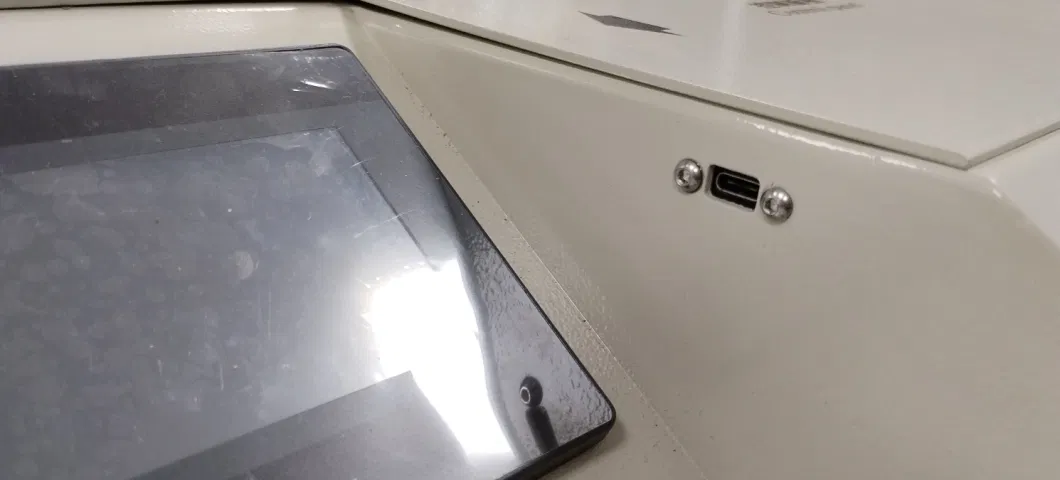

نمایش داده ها	4.3 اینچ صفحه لمسی نشان می دهد جریان، ولتاژ، درجه حرارت، طول کابل رول کردن، ثبت عملیات، ثبت خطا و داده های دیگر
عملکرد هشدار	هنگامی که سیستم دارای نقص است، صفحه نمایش اطلاعات نقص را نشان می دهد، و چراغ هشدار نقص قرمز و بیپ را روشن می کند
عملکرد ارتباطات	رابط شبکه رزرو شده، ارتباطات Modbus tcp، پشتیبانی از ارتباطات سیم کشی و نمایشگر همگام سازی تلفن همراه
سرعت داخل و خارج کابل	0~2m/s، 10 چرخ دنده قابل تنظیم
تنش ورودی و ورودی کابل	کابل رول در و خارج از تنش به 10 دنده تقسیم می شود، که می تواند تنظیم شود

حالت کار	رول غیر فعال خارج، رول فعال در، ترتیب سیم خودکار، و می توانید دکمه فشار به رول اجباری در کابل استراحت
حمل و نقل	قابل حمل یا قابل حمل در وسایل نقلیه

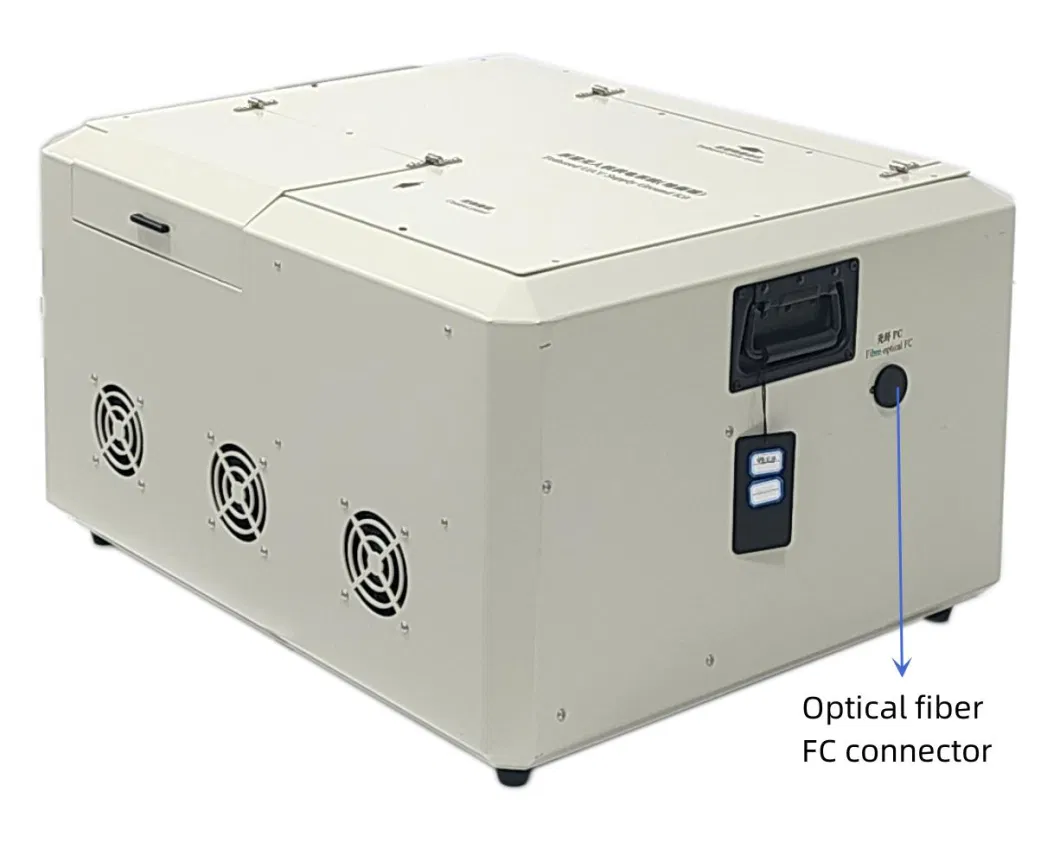

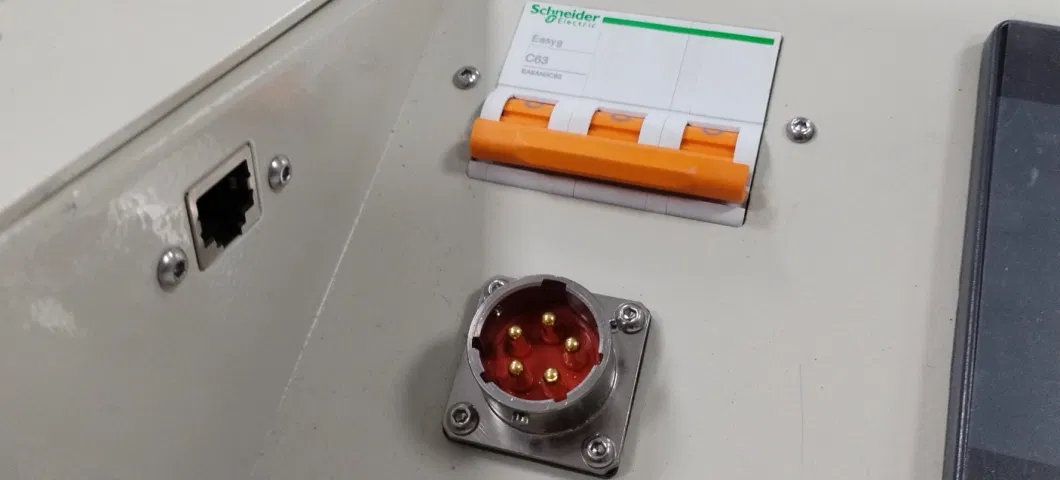

رابط	سوکت هواپیمایی 5 هسته ای ورودی، پورت فیبر نوری FC (اختیاری) ، پورت شبکه ارتباطی، پورت CAN

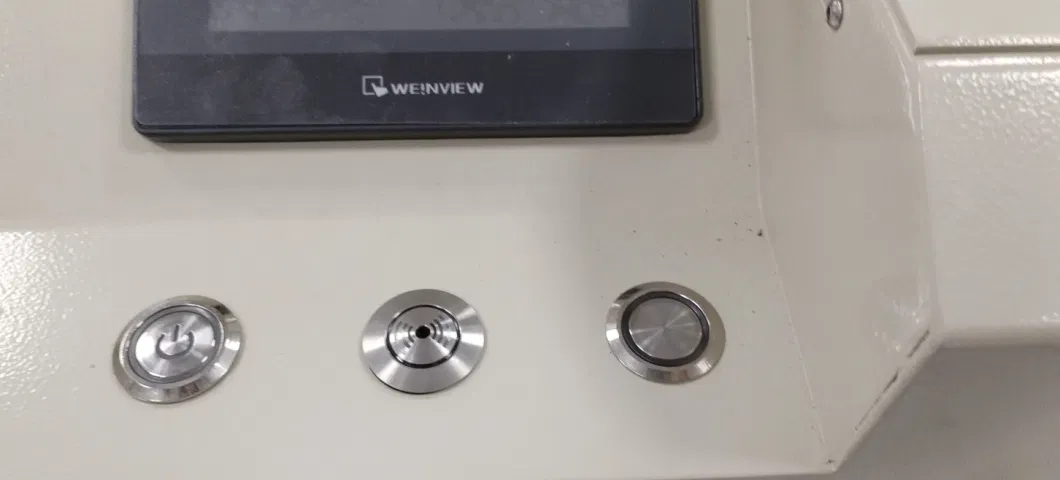

دکمه ها و سوئیچ ها	دکمه خروجی ولتاژ بالا، رولی کابل در دکمه اجباری، سوئیچ ورودی AC، چراغ هشدار
اندازه	۶۴۵*۵۵۰*۳۵۰ میلی متر (وضعیت ذخیره سازی)
وزن	36kg (به استثنای اجزای اختیاری)

عملکرد حفاظت
A. حفاظت از ولتاژ ورودی بالا و پایین: حفاظت از خاموش شدن، حذف خطا و خود بازیابی
B. حفاظت از جریان بیش از حد خروجی: محافظت از جریان ثابت، حذف خطا و خودبخاطر؛
ج. حفاظت از مدار کوتاه خروجی: کار محدود کردن جریان خروجی، حذف خطا و خود بازیابی
D. حفاظت از بیش از حد درجه حرارت خروجی: دمای پوسته 95 ± 2.5 oC است و خنک کننده خود بهبودی است.
E. حفاظت از ولتاژ بیش از حد خروجی: به طور خودکار خاموش و قفل، راه اندازی مجدد و قدرت برای بازیابی؛

سوالات عمومی

1. **سوال: محوطه برق متصل MYUAV چیست؟ **.
**A:** نیروگاه متصل MYUAV یک راه حل نوآورانه برای تولید برق در ارتفاع بالا است که از فناوری هواپیماهای بدون سرنشین متصل برای اتصال یک هواپیماهای بدون سرنشین بزرگ به یک منبع برق زمینی استفاده می کند.هواپیما بدون سرنشین یک توربین بادی کوچک یا پنل خورشیدی را حمل می کند تا به آسمان پرواز کند، با استفاده از منابع باد یا نور خورشید در ارتفاع بالا برای تولید برق، و سپس قدرت را از طریق کابل های متصل به زمین ارسال می کند.

2. **سوال: چگونه نیروگاه متصل به MYUAV کار می کند؟ **.
**A:** اصل کار به طور عمده استفاده از هواپیما بدون سرنشین به عنوان یک پلتفرم برای بلند کردن آن به ارتفاعی است که توربین بادی سنتی نمی تواند به آن برسد، جایی که سرعت باد پایدارتر و قوی تر است.در نتیجه بهبود بهره وری تولید برقبدون سرنشین (UAV) از طریق کابل های قوی متصل به زمین یک منبع برق ثابت دریافت می کند تا پرواز بدون سرنشین و عملکرد تجهیزات تولید برق را حفظ کند.

3. **س: نیروگاه متصل به MYUAV چقدر کارآمد است؟ **.
**A:** چون داده های واقعی به مدل UAV خاص و پیکربندی تجهیزات تولید برق بستگی دارد.MYUAV ممکن است تولید برق در هر واحد منطقه را از طریق استفاده موثر از منابع بادی یا خورشیدی افزایش داده باشددر مقایسه با نیروگاه های زمینی سنتی، انرژی باد یا خورشیدی در ارتفاع بالا دارای پتانسیل تولید انرژی بالاتر در هر واحد منطقه است.اما ارقام کارایی دقیق باید به شاخص های عملکرد محصول ارائه شده توسط شرکت MYUAV اشاره داشته باشد..

4. **سوال: نیروگاه های متصل به MYUAV در چه محیطی می توانند کار کنند؟ **.
**A:** نیروگاه های متصل به MYUAV باید بتوانند در محدوده ای امن از شرایط آب و هوایی مانند اجتناب از شرایط شدید آب و هوایی کار کنند.در حالی که اطمینان از ایمنی و ثبات کابل های متصلشرایط خاص محیط عملیاتی باید قبل از خرید با MYUAV برای استانداردهای دقیق مشورت شود.

5. **سوال: چگونه UAV های متصل را بازیابی و نگهداری کنیم؟ **.
**A:** MYUAV ممکن است مجهز به یک سیستم بازیافت خودکار یا نیمه خودکار برای فرود ایمن و بازیابی UAV تیم در صورت لزوم باشد.در حالی که چک های نگهداری منظم در تجهیزات تولید برق در UAV انجام می شودفرآیند تعمیر و نگهداری ممکن است شامل بررسی یکپارچگی و تعمیر بدن هواپیماهای بدون سرنشین، سیستم برق، تجهیزات تولید برق و کابل های متصل باشد.

دوباره اطلاعات بالا بر اساس کاربرد کلی فناوری UAV متصل است. برای جزئیات بیشتر در مورد محصولات نیروگاه متصل MYUAV،لطفاً برای آخرین و دقیق ترین توضیحات محصول به طور مستقیم با شرکت تماس بگیرید.، پارامترهای عملکرد و پشتیبانی از خدمات.
