سیستم تامین برق MYUAV

سیستم تامین برق MYUAV

1.ویژگی های معمولی
1) سبک و قابل حمل: اندازه کوچک، وزن کم، پشتیبانی از میله کش یا قابل حمل، حمل آسان و گسترش سریع؛

2) کار ساده: پس از اتصال به برق، نیازی به کار کردن UAV در طول پرواز و فرود نیست، فقط UAV را کار کنید؛

3) قدرتمند: عملکرد حفاظت از ورودی و خروجی جامع، ذخیره سازی عملیات و سوابق خطا، پشتیبانی از ارتباطات سیم کشی و همگام سازی تلفن همراه؛

4)بازگشت اتوماتیک و بازگشت: تنظیم سازگاری و پرداخت اتوماتیک، گرفتن و تنظیم کابل با توجه به ارتفاع و سرعت هواپیما، بدون دخالت انسان؛

5) ثبات ولتاژ ثابت: منبع برق هوا دارای طیف گسترده ای از ورودی و خروجی ثبات ولتاژ ثابت است. ظرفیت باتری آماده می تواند زمان فرود UAV را برآورده کند.

2.هواپیمای بدون سرنشین سازگار
با UAVهای مربوطه برای تشکیل یک سیستم بدون سرنشین متصل ترکیب می شود.
1) ارتفاع پرواز پشتیبانی: 120 ~ 220m (طول کابل: 220m، طول ایمنی محفوظ)
2) وزن بلند شدن پشتیبانی: 30 ~ 55 کیلوگرم (کارایی نیروی UAV متفاوت است، این داده ها فقط برای مرجع است).

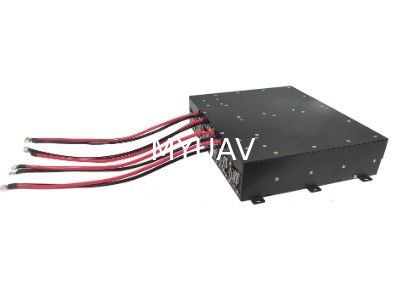

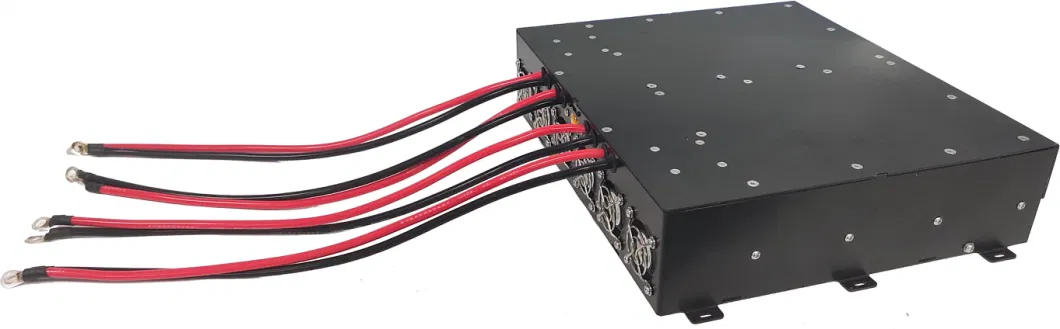

3.ماژول هوا(برنامه برق در هواپیما)


1) ولتاژ ورودی: 580 ~ 810Vdc ورودی طیف گسترده ای، ولتاژ خروجی ثابت؛
2) ولتاژ خروجی: 50± 0.5Vdc، پشتیبانی از تنظیم ولتاژ خروجی؛
3) قدرت خروجی: 12000W (طول مدت خروجی نامشخص) ، 15000W (قیمت اوج ≤ 30s) ؛

4) عملکرد محافظت
A. حفاظت از ولتاژ ورودی بالا و پایین: حفاظت از خاموش شدن، حذف خطا و خود بازیابی
B. حفاظت از جریان بیش از حد خروجی: محافظت از جریان ثابت، حذف خطا و خودبخاطر؛
ج. حفاظت از مدار کوتاه خروجی: کار محدود کردن جریان خروجی، حذف خطا و خود بازیابی
D. حفاظت از بیش از حد دمای خروجی: دمای پوسته 95 ± 2.5 oC است و پس از خنک شدن و خود بازیابی؛
E. حفاظت از ولتاژ بیش از حد خروجی: به طور خودکار خاموش و قفل، راه اندازی مجدد و قدرت برای بازیابی؛

5) تابع ارتباطات: ارتباطات CAN، گزارش ولتاژ، جریان، دمای و سایر داده ها و وضعیت؛
6) روش نصب: لوله نصب اختصاص داده شده و با پیچ ها ثابت می شود.
7) حالت تبعید گرما: تبعید گرما فعال فن داخلی، خنک سازی هوایی اجباری در کانال های هوایی اختصاصی
8) رابط: ورودی XT60، خروجی XT90، پشتیبانی از سفارشی سازی رابط؛
۹) اندازه: ۲۹۵*۲۵۴*۷۱ ± ۰٫۵ میلی متر (به استثنای لگ و رابط نصب)
10) وزن: 4.5 ± 0.1kg (به استثنای کانکتورهای خارجی و سیم ها).


4.Tاثير cتوانا


1) مواد: سیم مس نقره ای چند رشته ای، لایه عایق فلورپلاستیک کامپوزیت، واحد فیبر نوری محکم پیچیده، پوشش کوپلیمر مقاوم در برابر دمای بالا،رشته فیبر درجه هوایی با مدول کشش بالا;
2) جریان کاری: 15 ~ 20A؛
3) مقاومت DC: 2.5 ± 0.2 Ω، حلقه 100m @ 20 oC،
4) مقاومت کششی: ≥ 200kg، مقاومت در برابر کشش مکرر و آزاد شدن ≥ 1000 بار
5) قدرت عایق بندی: ≥ 3000Vdc، بدون شکستگی برای 1 دقیقه
6) طول لنگر: 220 ± 2m
7) ارتباطات فیبر نوری: 1 فیبر نوری با کانکتور FC سفارشی شده است (اختیاری) ؛
8) قطر بیرونی: 4.5 ± 0.2mm
9) وزن: 46 ± 0.5g/m.

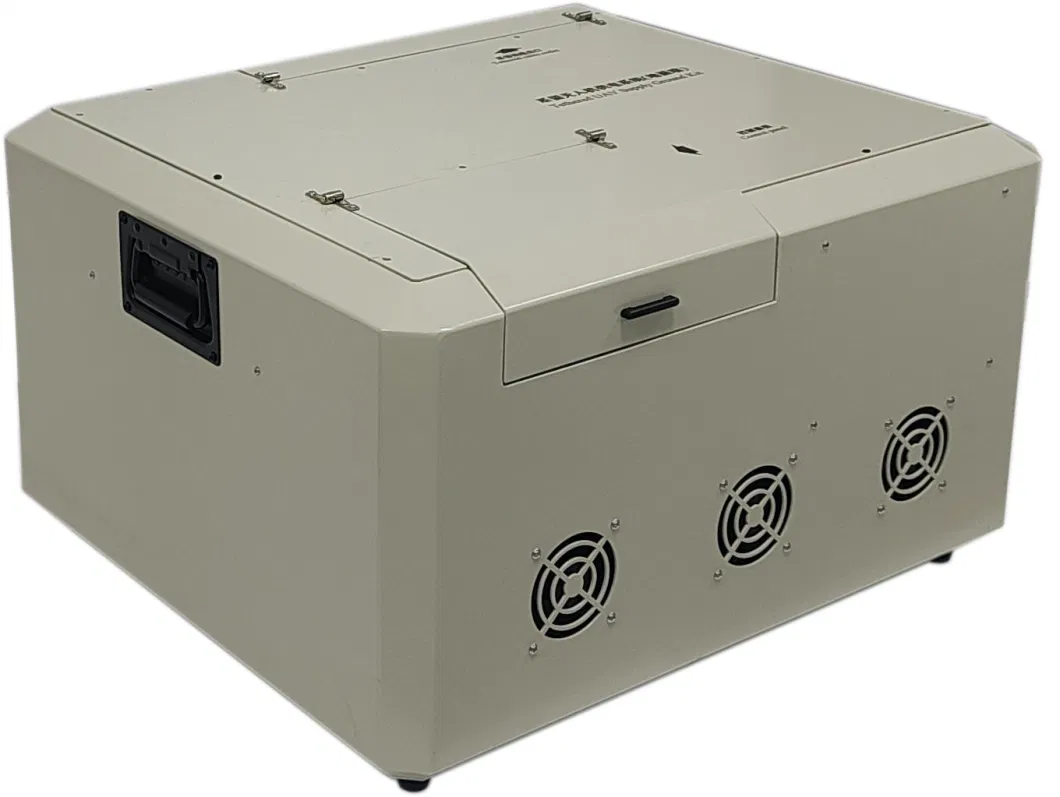

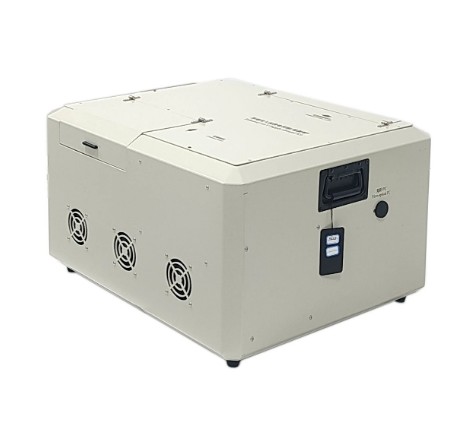

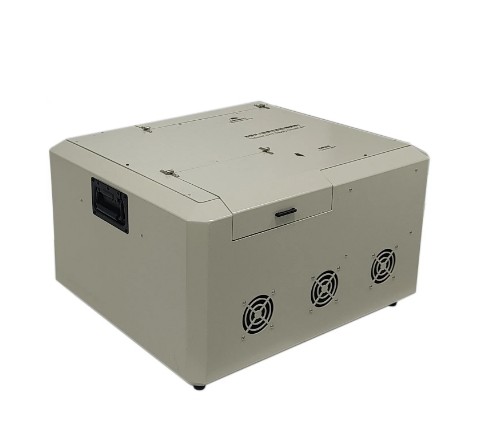

5.زمینماژول(اتصالجعبه)


1) ولتاژ ورودی: 270~490Vac سه فاز، 50/60Hz؛
2) ولتاژ خروجی: 400~750Vdc قابل تنظیم، 750Vdc پیش فرض کارخانه؛
3) قدرت خروجی: 20000W

4) عملکرد محافظت
A. حفاظت از ولتاژ ورودی بالا و پایین: حفاظت از خاموش شدن، حذف خطا و خود بازیابی
B. حفاظت از جریان بیش از حد خروجی: محافظت از جریان ثابت، حذف خطا و خودبخاطر؛
ج. حفاظت از مدار کوتاه خروجی: کار محدود کردن جریان خروجی، حذف خطا و خود بازیابی
D. حفاظت از بیش از حد درجه حرارت خروجی: دمای پوسته 95 ± 2.5 oC است و خنک کننده خود بهبودی است.
E. حفاظت از ولتاژ بیش از حد خروجی: به طور خودکار خاموش و قفل، راه اندازی مجدد و قدرت برای بازیابی؛

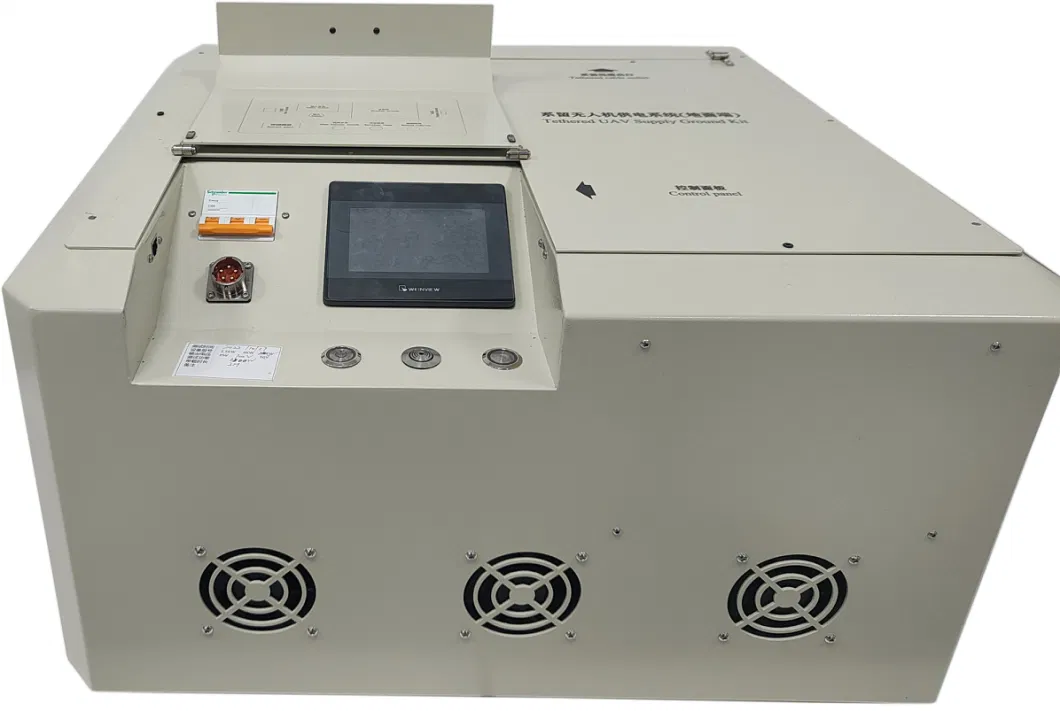

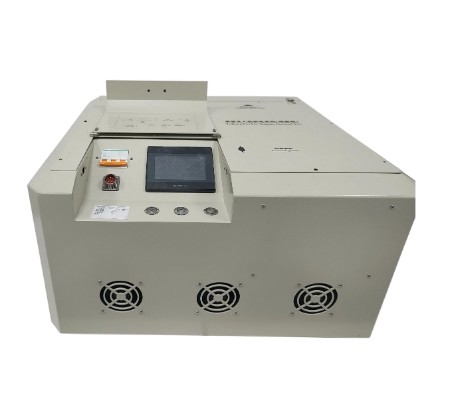

5) نمایش داده ها: صفحه لمسی 4.3 اینچ، جریان، ولتاژ، دمای، طول کابل، رکورد عملیات، رکورد خطا و سایر داده ها را نشان می دهد.
6) عملکرد هشدار: هنگامی که سیستم دارای نقص است، صفحه نمایش اطلاعات نقص را نشان می دهد و چراغ هشدار نقص قرمز و بیپ را روشن می کند.
7) عملکرد ارتباطات: رابط شبکه اختصاصی، ارتباطات Modbus tcp، پشتیبانی از ارتباطات سیم کشی و نمایشگر همگام سازی تلفن همراه؛
8) کابل رول در و خارج حداکثر سرعت: 0 ~ 2m / s، 10 چرخ دنده تنظیم می شود؛
9) تنش ورودی و ورودی کابل: تنش ورودی و ورودی کابل به 10 دنده تقسیم شده است که می تواند تنظیم شود.
10) حالت کار: رول خارج غیر فعال، رول فعال، ترتیب سیم خودکار، و می تواند دکمه فشار به رول اجباری در کابل استراحت؛
11) حمل حمل: پشتیبانی از میله کش و حمل قابل حمل با دست
12) رابط: سه هسته ورودی سوکت هواپیمایی، پورت فیبر نوری FC (اختیاری) ، پورت شبکه ارتباطی، پورت LAN، نوع c؛
13) دکمه ها و سوئیچ ها: دکمه خروجی ولتاژ بالا، کابل ریل در دکمه اجباری، سوئیچ ورودی AC، چراغ هشدار؛
14) اندازه: 645*550*350 ± 0.5mm

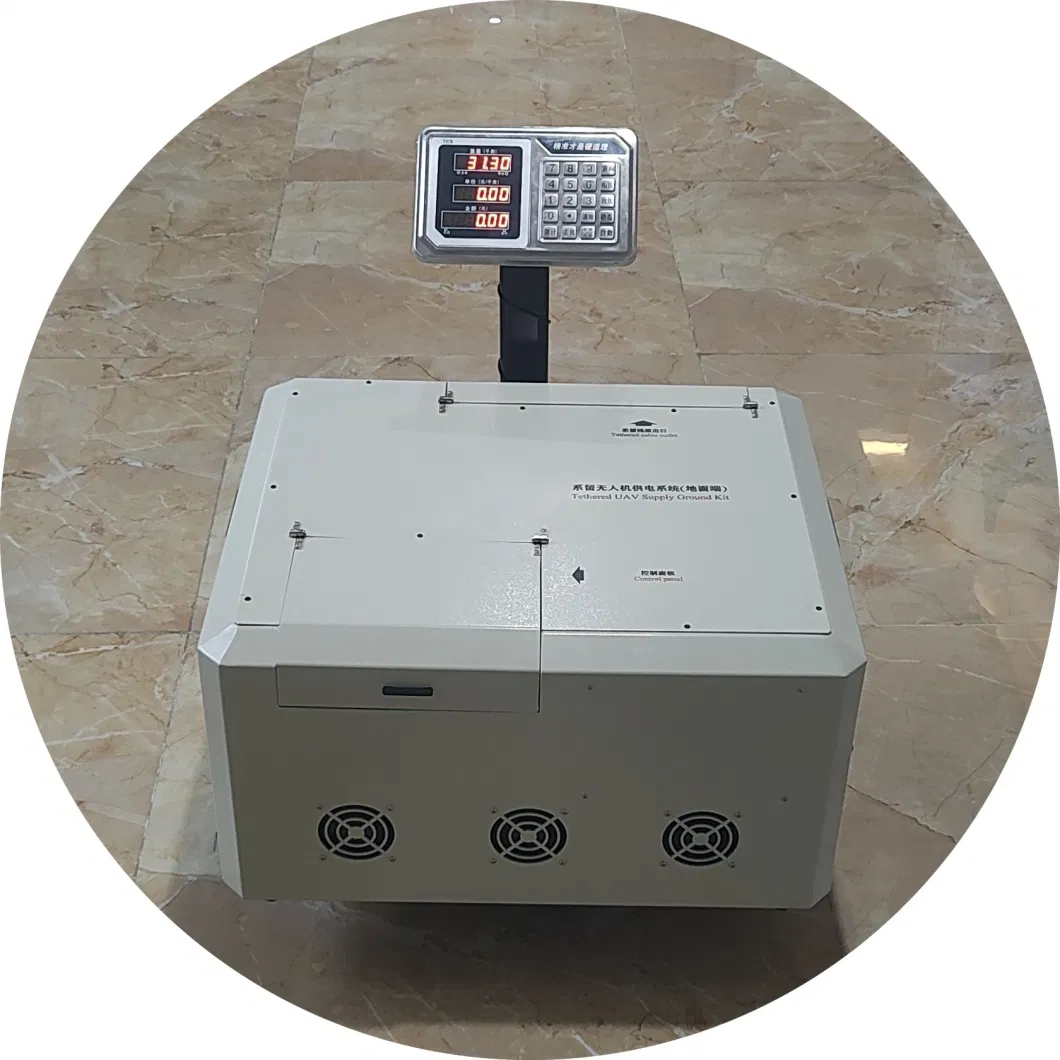

15) وزن: 40 ± 0.5kg (از جمله کابل متصل شده).

سوالات عمومی

1. **سوال: محوطه برق متصل MYUAV چیست؟ **.
**A:** نیروگاه متصل MYUAV یک راه حل نوآورانه برای تولید برق در ارتفاع بالا است که از فناوری هواپیماهای بدون سرنشین متصل برای اتصال یک هواپیماهای بدون سرنشین بزرگ به یک منبع برق زمینی استفاده می کند.هواپیما بدون سرنشین یک توربین بادی کوچک یا پنل خورشیدی را حمل می کند تا به آسمان پرواز کند، با استفاده از منابع باد یا نور خورشید در ارتفاع بالا برای تولید برق، و سپس قدرت را از طریق کابل های متصل به زمین ارسال می کند.

2. **سوال: چگونه نیروگاه متصل به MYUAV کار می کند؟ **.
**A:** اصل کار به طور عمده استفاده از هواپیما بدون سرنشین به عنوان یک پلتفرم برای بلند کردن آن به ارتفاعی است که توربین بادی سنتی نمی تواند به آن برسد، جایی که سرعت باد پایدارتر و قوی تر است.در نتیجه بهبود بهره وری تولید برقبدون سرنشین (UAV) از طریق کابل های قوی متصل به زمین یک منبع برق ثابت دریافت می کند تا پرواز بدون سرنشین و عملکرد تجهیزات تولید برق را حفظ کند.

3. **س: نیروگاه متصل به MYUAV چقدر کارآمد است؟ **.
**A:** چون داده های واقعی به مدل UAV خاص و پیکربندی تجهیزات تولید برق بستگی دارد.MYUAV ممکن است تولید برق در هر واحد منطقه را از طریق استفاده موثر از منابع بادی یا خورشیدی افزایش داده باشددر مقایسه با نیروگاه های زمینی سنتی، انرژی باد یا خورشیدی در ارتفاع بالا دارای پتانسیل تولید انرژی بالاتر در هر واحد منطقه است.اما ارقام کارایی دقیق باید به شاخص های عملکرد محصول ارائه شده توسط شرکت MYUAV اشاره داشته باشد..

4. **سوال: نیروگاه های متصل به MYUAV در چه محیطی می توانند کار کنند؟ **.
**A:** نیروگاه های متصل به MYUAV باید بتوانند در محدوده ای امن از شرایط آب و هوایی مانند اجتناب از شرایط شدید آب و هوایی کار کنند.در حالی که اطمینان از ایمنی و ثبات کابل های متصلشرایط خاص محیط عملیاتی باید قبل از خرید با MYUAV برای استانداردهای دقیق مشورت شود.

5. **سوال: چگونه UAV های متصل را بازیابی و نگهداری کنیم؟ **.
**A:** MYUAV ممکن است مجهز به یک سیستم بازیافت خودکار یا نیمه خودکار برای فرود ایمن و بازیابی UAV تیم در صورت لزوم باشد.در حالی که چک های نگهداری منظم در تجهیزات تولید برق در UAV انجام می شودفرآیند تعمیر و نگهداری ممکن است شامل بررسی یکپارچگی و تعمیر بدن هواپیماهای بدون سرنشین، سیستم برق، تجهیزات تولید برق و کابل های متصل باشد.

دوباره اطلاعات بالا بر اساس کاربرد کلی فناوری UAV متصل است. برای جزئیات بیشتر در مورد محصولات نیروگاه متصل MYUAV،لطفاً برای آخرین و دقیق ترین توضیحات محصول به طور مستقیم با شرکت تماس بگیرید.، پارامترهای عملکرد و پشتیبانی از خدمات.
