هواپیمای بدون سرنشین 220 متری 55 کیلوگرم نیروگاه متصل

نیروگاه MYUAV Tether برای Mtow 55kg 220m Cable Auto Reel

1.ویژگی های معمولی
سبک وزن و قابل حمل: کوچک در اندازه و سبک در وزن، پشتیبانی از اسکرول و یا قابل حمل، آسان برای حمل و سریع گسترش.

کار آسان: پس از اتصال و روشن شدن، نیازی به کار کردن در هنگام پرواز و فرود نیست، فقط روی عملیات پرواز تمرکز کنید.

چند عملکردی: عملکرد جامع حفاظت از ورودی و خروجی (خود بازیابی) ، عملیات و ذخیره سازی سوابق خطا، پشتیبانی از ارتباطات سیم و نمایش و کنترل تلفن همراه.

عقب نشینی و عقب نشینی خودکار: می تواند بدون دخالت انسان، به طور سازگار و به طور خودکار کابل ها را بر اساس ارتفاع، سرعت و سایر حالت های هواپیما تنظیم و آزاد کند.

تنظیم ولتاژ ثابت: منبع برق در هواپیما دارای طیف گسترده ای از ورودی و خروجی تنظیم ولتاژ ثابت است.و ظرفیت باتری پشتیبان مجهز می تواند زمان فرود ایمن هواپیما را برآورده کند.


2.هواپیمای بدون سرنشین سازگار
استفاده می شود در ارتباط با هواپیماهای بدون سرنشین مربوطه برای تشکیل یک سیستم بدون سرنشین متصل
ارتفاع پرواز پشتیبانی: 120-200m (کابل متصل 220m، طول ایمنی محفوظ)
وزن بلند شدن پشتیبانی: 30 ~ 55kg (کارایی قدرت هواپیماهای بدون سرنشین متفاوت است، پارامترها فقط برای مرجع هستند)

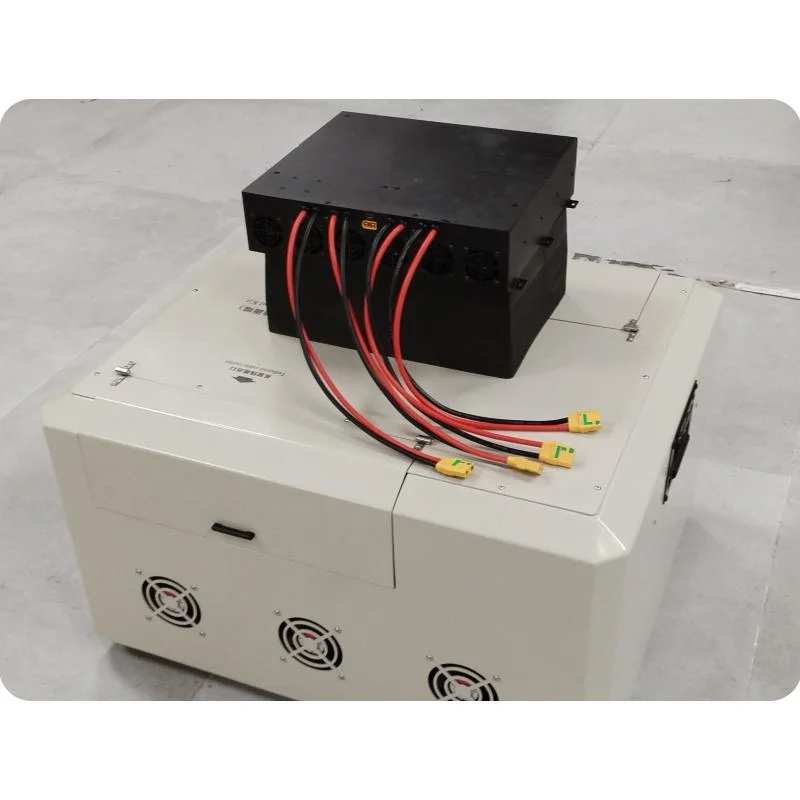

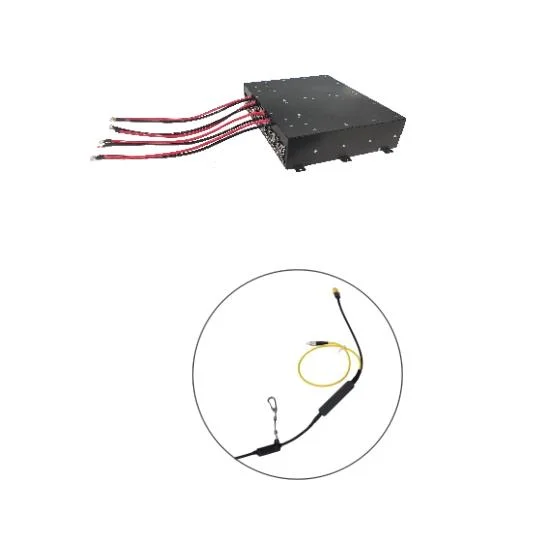

3.ماژول هوا(برنامه برق در هواپیما)

1) ولتاژ ورودی: ورودی در محدوده وسیعی از 580-810Vdc، ولتاژ خروجی ثابت؛
2) ولتاژ خروجی: 50 ± 0.5Vdc، پشتیبانی از ولتاژ خروجی سفارشی؛
3) قدرت خروجی: 12000W (طول مدت خروجی نامشخص) ، 15000W (قیمت اوج ≤ 30s) ؛

4) عملکرد محافظت
a. محافظت از ولتاژ بالا و پایین ورودی: حفاظت از خاموش شدن، حذف خطای و بهبود خود
حفاظت از جریان بیش از حد خروجی: محافظت از جریان ثابت، حذف خطا و خود بازیابی
ج. حفاظت از مدار کوتاه خروجی: کار محدود کردن جریان خروجی، حذف خطا و خود بازیابی
حفاظت از بیش از حد درجه حرارت خروجی: دمای پوسته 95 ± 2.5 oC است و پس از خنک شدن خاموش شده و خود را بهبود می بخشد.
حفاظت از ولتاژ فوق العاده خروجی: خاموش شدن و قفل کردن، راه اندازی مجدد و بازگرداندن قدرت به صورت خودکار.

5) تابع ارتباطات: ارتباطات CAN، گزارش ولتاژ، جریان، دمای و سایر داده ها و وضعیت؛
6) روش نصب: گوش های نصب شده را ذخیره کنید و آنها را با پیچ ها ثابت کنید.
7) روش تبعید گرما: فن داخلی برای تبعید گرما فعال، کانال هوایی اختصاصی برای خنک سازی هوایی اجباری
8) رابط: ورودی XT60، خروجیXT90، یاجدا کردن سیم ها، پشتیبانی از سفارشی سازی رابط
9) اندازه: 295*254*71 ± 0.5mm (به استثنای گوش های نصب و رابط ها)
10) وزن: 4.5 ± 0.1kg (به استثنای کانکتورها و سیم های خارجی)



4.Tاثير cتوانا


1) ماده: سیم مس نقره ای چند رشته ای ، لایه عایق فلوروپلاستیک کامپوزیت ، واحد فیبر نوری محکم پیچیده ، پوشش کوپلیمر مقاوم در برابر دمای بالا ،لایه با فیبر با مدول کششی بالا و درجه هوانوردی;
2) جریان کاری: 15-20A؛
3) مقاومت DC: 2.5 ± 0.2 Ω، حلقه 100m @ 20 oC،
4) مقاومت کششی: ≥ 150kg، مقاومت در برابر کشش مکرر و زمان آزاد شدن ≥ 1000 بار
5) قدرت عایق بندی: ≥ 3000Vdc، بدون خرابی برای 1 دقیقه
6) طول کابل: 220 ± 2m (پشتیبانی از طول کابل سفارشی 160 ~ 330m) ؛
7) ارتباطات فیبر نوری: پیکربندی استاندارد شامل فیبر نوری نمی شود و 1-2 فیبر نوری اختیاری هستند.
8) قطر بیرونی: 4.5 ± 0.2mm
9) وزن: 46 ± 0.5g/m.

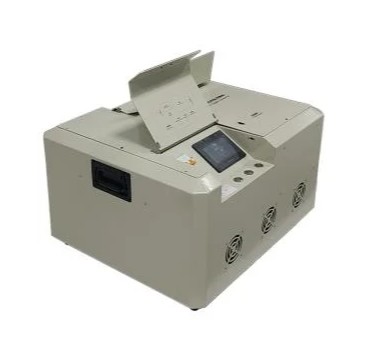

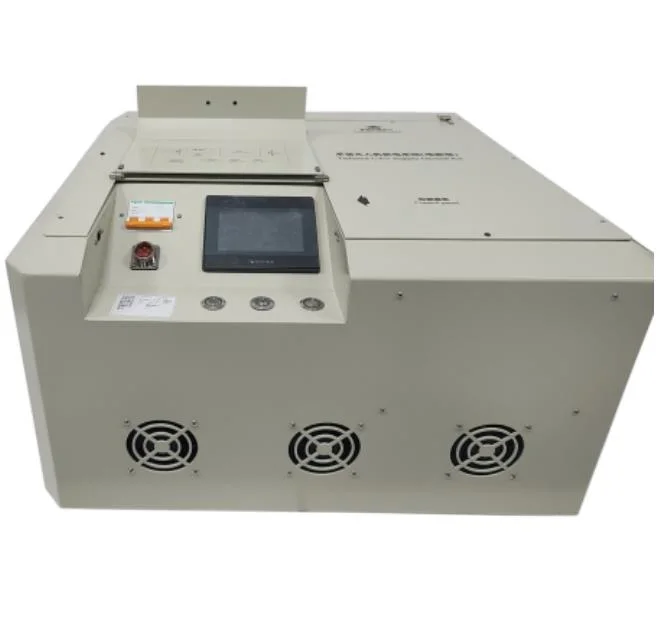

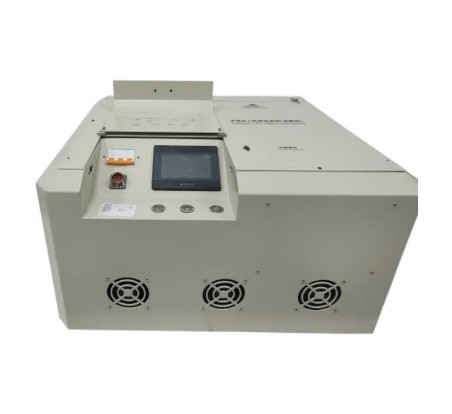

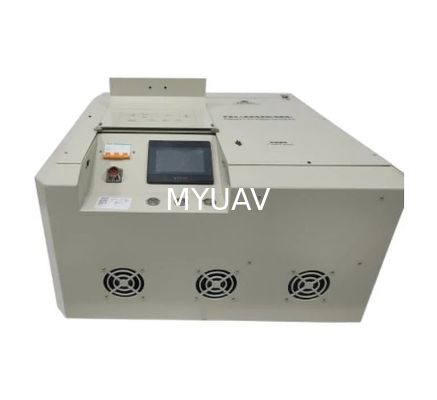

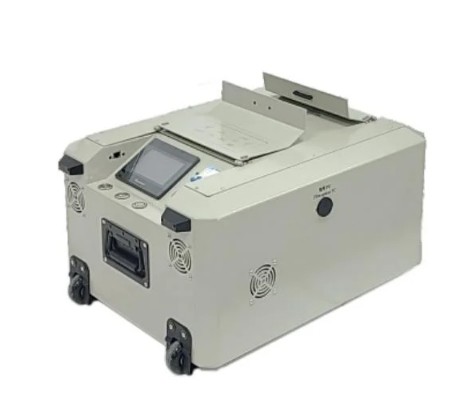

5.زمینماژول(اتصالجعبه)


1) ولتاژ ورودی: 260 ~ 530Vac (3 فاز، قدرت داخلی / ژنراتور).
2) ولتاژ خروجی: 400~750Vdc قابل تنظیم، 750Vdc پیش فرض کارخانه؛
3) قدرت خروجی: 20000W


4) عملکرد حفاظت:
A. حفاظت از ولتاژ ورودی بالا و پایین: حفاظت از خاموش شدن، حذف خطا و خود بازیابی
B. حفاظت از جریان بیش از حد خروجی: محافظت از جریان ثابت، حذف خطا و خودبخاطر؛
ج. حفاظت از مدار کوتاه خروجی: کار محدود کردن جریان خروجی، حذف خطا و خود بازیابی
D. حفاظت از بیش از حد دمای خروجی: دمای پوسته 95 ± 2.5 oC است و وقتی پس از خنک شدن، خود بهبودی دارد.
E. حفاظت از ولتاژ بیش از حد خروجی: به طور خودکار خاموش و قفل، راه اندازی مجدد و قدرت برای بازیابی؛

5) نمایش داده ها: صفحه لمسی 4.3 اینچ، جریان، ولتاژ، دمای، طول کابل، ثبت عملیات، ثبت خطا و سایر داده ها را نشان می دهد.
6) عملکرد هشدار: در صورت نقص سیستم، صفحه نمایش برای نشان دادن اطلاعات خطای حرکت می کند و چراغ هشدار خطای قرمز و بیپ را روشن می کند.
7) عملکرد ارتباطات: ارتباطات Modbus TCP (محصول استاندارد دارای رابط باز نیست) ، پشتیبانی از ارتباطات سیم و نمایش همزمان تلفن همراه
8) سرعت کشش: 0 ~ 2m / s، 10 گیره تنظیم شده؛
9) بازپس گیری و آزاد کردن تنش: تنش بازپس گیری و آزاد کردن به 10 چرخ دنده تقسیم شده است که می تواند تنظیم شود.
10) حالت کار: کابل غیرفعال، کابل فعال در کابل، کابل اتوماتیک، و دکمه فشار وارد

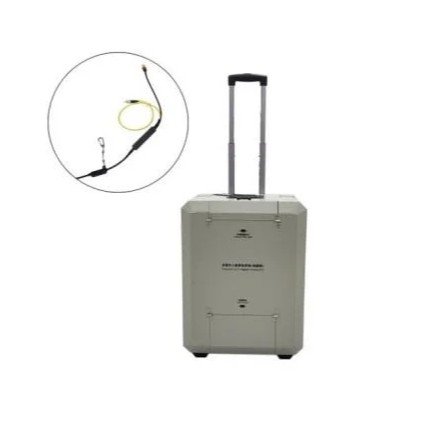

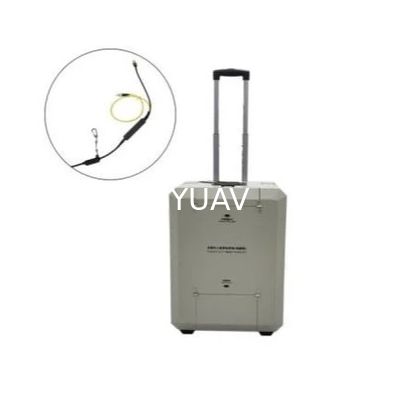

11) حمل و نقل قابل حمل: می تواند در یک ماشین حمل و نقل شود، اختیاری با قطعات میله کش و رول.

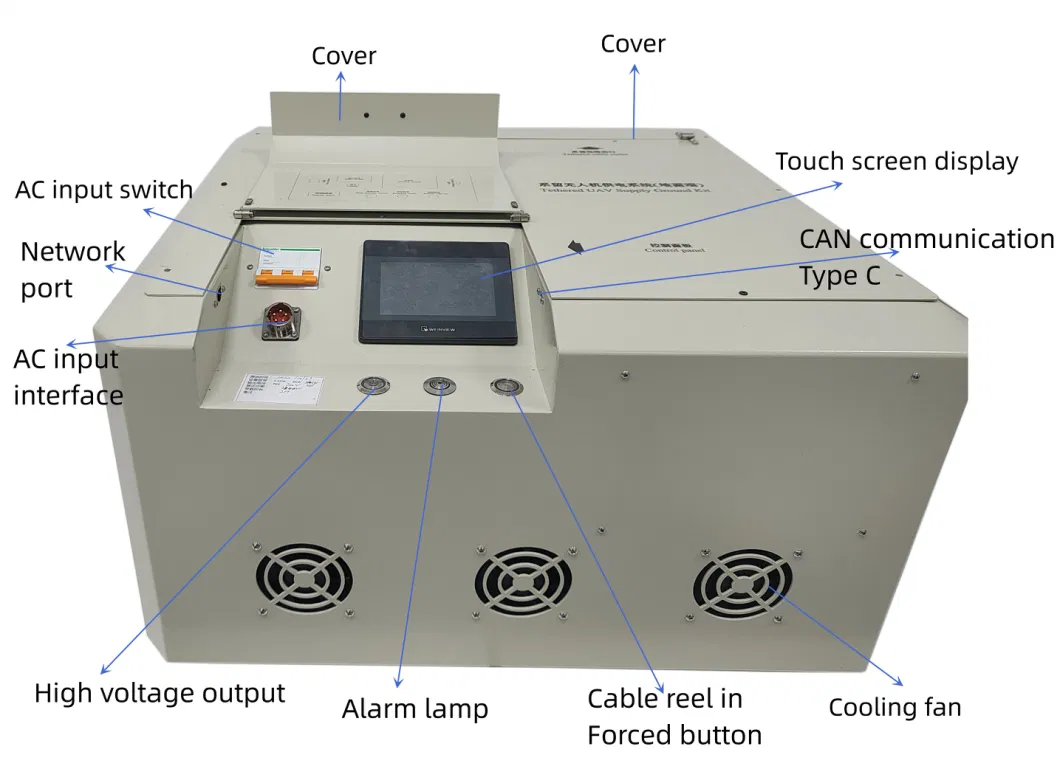

12) رابط: ورودی پنج هسته ای سوکت هواپیمایی، پورت FC فیبر نوری (اختیاری) ، پورت شبکه ارتباطی، نوع c؛
13) دکمه ها و سوئیچ ها: دکمه خروجی ولتاژ بالا، کابل ریل در دکمه اجباری، سوئیچ ورودی AC، چراغ هشدار؛
14) ارتباطات فیبر نوری: پیکربندی های استاندارد شامل فیبر نوری نیستند و می توانند با یک یا چند کابل کامپوزیت نوری اپتوالکترونیکی مجهز شوند.
15) اندازه: 645*550*350mm (وضعیت ذخیره سازی).
16) وزن: 40kg (به استثنای اجزای اختیاری)
17) دمای کار: -25 ~ 55C.
18) ارتفاع: 3000 متر

سوالات عمومی

1. **سوال: محوطه برق متصل MYUAV چیست؟ **.
**A:** نیروگاه متصل MYUAV یک راه حل نوآورانه برای تولید برق در ارتفاع بالا است که از فناوری هواپیماهای بدون سرنشین متصل برای اتصال یک هواپیماهای بدون سرنشین بزرگ به یک منبع برق زمینی استفاده می کند.هواپیما بدون سرنشین یک توربین بادی کوچک یا پنل خورشیدی را حمل می کند تا به آسمان پرواز کند، با استفاده از منابع باد یا نور خورشید در ارتفاع بالا برای تولید برق، و سپس قدرت را از طریق کابل های متصل به زمین ارسال می کند.

2. **سوال: چگونه نیروگاه متصل به MYUAV کار می کند؟ **.
**A:** اصل کار به طور عمده استفاده از هواپیما بدون سرنشین به عنوان یک پلتفرم برای بلند کردن آن به ارتفاعی است که توربین بادی سنتی نمی تواند به آن برسد، جایی که سرعت باد پایدارتر و قوی تر است.در نتیجه بهبود بهره وری تولید برقبدون سرنشین (UAV) از طریق کابل های قوی متصل به زمین یک منبع برق ثابت دریافت می کند تا پرواز بدون سرنشین و عملکرد تجهیزات تولید برق را حفظ کند.

3. **س: نیروگاه متصل به MYUAV چقدر کارآمد است؟ **.
**A:** چون داده های واقعی به مدل UAV خاص و پیکربندی تجهیزات تولید برق بستگی دارد.MYUAV ممکن است تولید برق در هر واحد منطقه را از طریق استفاده موثر از منابع بادی یا خورشیدی افزایش داده باشددر مقایسه با نیروگاه های زمینی سنتی، انرژی باد یا خورشیدی در ارتفاع بالا دارای پتانسیل تولید انرژی بالاتر در هر واحد منطقه است.اما ارقام کارایی دقیق باید به شاخص های عملکرد محصول ارائه شده توسط شرکت MYUAV اشاره داشته باشد..

4. **سوال: نیروگاه های متصل به MYUAV در چه محیطی می توانند کار کنند؟ **.
**A:** نیروگاه های متصل به MYUAV باید بتوانند در محدوده ای امن از شرایط آب و هوایی مانند اجتناب از شرایط شدید آب و هوایی کار کنند.در حالی که اطمینان از ایمنی و ثبات کابل های متصلشرایط خاص محیط عملیاتی باید قبل از خرید با MYUAV برای استانداردهای دقیق مشورت شود.

5. **سوال: چگونه UAV های متصل را بازیابی و نگهداری کنیم؟ **.
**A:** MYUAV ممکن است مجهز به یک سیستم بازیافت خودکار یا نیمه خودکار برای فرود ایمن و بازیابی UAV تیم در صورت لزوم باشد.در حالی که چک های نگهداری منظم در تجهیزات تولید برق در UAV انجام می شودفرآیند تعمیر و نگهداری ممکن است شامل بررسی یکپارچگی و تعمیر بدن هواپیماهای بدون سرنشین، سیستم برق، تجهیزات تولید برق و کابل های متصل باشد.

دوباره اطلاعات بالا بر اساس کاربرد کلی فناوری UAV متصل است. برای جزئیات بیشتر در مورد محصولات نیروگاه متصل MYUAV،لطفاً برای آخرین و دقیق ترین توضیحات محصول به طور مستقیم با شرکت تماس بگیرید.، پارامترهای عملکرد و پشتیبانی از خدمات.
