M-23X بدون سرنشین حمل و نقل متصل به نیروگاه BY MYUAV Uav
| محل منبع | چین |
|---|---|
| نام تجاری | MYUAV |
| شماره مدل | M-23X |
| مقدار حداقل تعداد سفارش | 1 واحد |
| قیمت | 39000usd |
| جزئیات بسته بندی | بسته بندی کارتن |
| زمان تحویل | 2-3 هفته |
| شرایط پرداخت | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
| قابلیت ارائه | 3 واحد |
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
WhatsApp:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.
xجزئیات محصول
| ابعاد | 422mm(L) x 225mm(W) x 350mm(H) | طول کابل | 50 متر / 100 متر |
|---|---|---|---|
| وزن | ≤14 کیلوگرم (شامل کابل 100 متری) | وینچ کابل | خودکار و دستی |
| قدرت نامی | 3 کیلو وات | ولتاژ ورودی نامی | : AC 200 ولت ~ 264 ولت |
| ولتاژ خروجی | DC 300 ولت ~ 420 ولت | جریان خروجی | ≤8.5A |
| برجسته کردن | نیروگاه برق متصل M-23X,نیروگاه برق قابل حمل,نیروگاه متصل به UAV MYUAV,Portable Tethered Power Station,MYUAV Uav Tethered Power Station |
||
توضیحات محصول
سیستم متصل M-23X
1مقدمه
این سیستم اتصال UAV را می توان به چندین پلت فرم UAV، از جمله DJIM200/M210، Gou2 و M300 UAV، و همچنین UAV ها در حدود 2500W که پشتیبانی از منبع برق 6S یا 12S را پشتیبانی می کنند، تطبیق داد.به سادگی با جایگزینی ماژول های درون هواپیما با ماژول های سازگار با UAV های مختلف.
این سیستم شامل یک ماژول داخلی و یک ژنراتور متصل به زمین است. از طریق کابل های آلیاژ با عملکرد بالا، قدرت از زمین به ماژول داخلی منتقل می شود.و تبدیل به ولتاژ DC 12S/6S مورد استفاده توسط UAVکه مي تونه به طور مداوم به UAV برق بده.
این می تواند به طور مستقیم به یک ژنراتور یا برق 220 ولت متصل شود، که به UAV اجازه می دهد تا استقامت فوق العاده طولانی را به دست آورد و در هوا در یک پایه امن بماند.
در عین حال، ماژول درون هواپیما رابط منبع برق 48V/24V را فراهم می کند (به طور خودکار بین باتری و منبع برق تغییر می کند) که می تواند توسط سایر قطعات درون هواپیما استفاده شود،مانند نصب چراغ برای تحقق روشنایی اضطراری در شب، نصب رله برای بازگرداندن ارتباطات یا گسترش فاصله ارتباطات، و نصب پاد دوربین برای تحقق نظارت طولانی مدت.
2ویژگی های محصول
▶ کل پوسته آلومینیوم، اندازه کوچک، وزن سبک، وزن کل 14 کیلوگرم.
▶ کار ساده، یک کلید برای شروع خروجی ولتاژ بالا، یک کلید برای باز کردن خودکار خط.
▶ نیازی به تغییر هواپیما نیست، می توان از ماژول ترمینال درون هواپیما استفاده کرد.
▶ رنگ پوسته و زبان متن از سفارشی سازی انبوه پشتیبانی می کنند.
▶ دو نوع حمل و نقل: کوله پشتی یا تریلر.

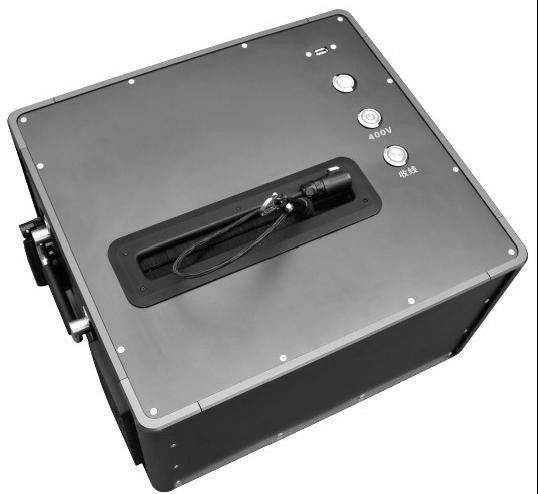

3پارامترهای ایستگاه پایه زمینی
طول کابل 100 متر
حالت گرفتن و گذاشتن دستی + اتوماتیک
اندازه محصول 422 × 350 × 225mm
وزن محصول 13.4kg
قدرت نامبرده ۳۰۰۰ وات
ورودی رابط پشتیبانی ورودی 220 ولت
پلاگین هواپیمایی درجه صنعتی
ولتاژ خروجی 300-420VDC؛
جریان خروجی ≥8.5A
دمای کار -20°C~+55°C
خروجی مستمر 8 ساعت

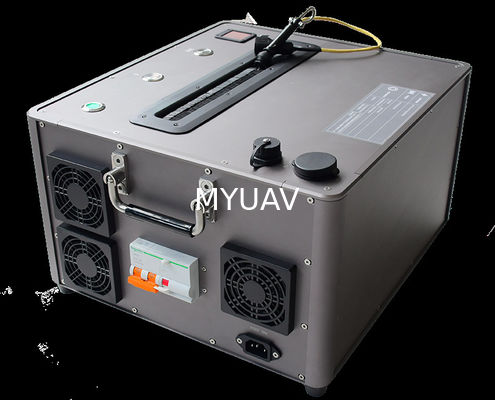

اتخاذ یک قطعه ماشین قالب بندی روش، با دسته قابل حمل، داخلی شامل سیستم خود کارانه گرفتن، سیستم تامین برق، سیستم مدیریت قدرت،با سوئیچ ایمنی هوا و سوئیچ حفاظت از نشت و محافظ محدود کننده جریان، با وضعیت عملکرد چراغ فوری؛
کار ساده، منبع برق یک کلید شروع و توقف، حالت شروع و توقف خودکار یک کلید شروع و توقف، مجهز به دسته دستی
پیکربندی رابط: با روشنایی شبانه DC5VUSB، TYPE-C برای ارتقاء OTG و نمایش داده های دقیق در زمان واقعی تجهیزات، رابط رزرو شده می تواند برای ارتقاء ارتباطات فیبر نوری سفارشی شود.
صفحه نمایش: ≤ 1.5 اینچ، می تواند جریان خروجی، ولتاژ خروجی، قدرت خروجی، ولتاژ ورودی، دمای، وضعیت قدرت، وضعیت پیچ خودکار را نشان دهد.
ایمنی:
1وقتی که منبع برق متصل به طور غیرمعمول قطع شود، می تواند به طور خودکار به منبع برق در هواپیما تغییر دهد و هنوز هم می تواند به طور طبیعی پرواز و فرود بیاید.
2عملکرد هشدار: هشدار ولتاژ خروجی بالا، هشدار ولتاژ خروجی پایین، هشدار خرابی سرو، هشدار خرابی ارتباطات سرو، هشدار خرابی ارتباطات ماژول صوتیآژیر نقص ارتباطی ماژول دمای،آلارم دمای بالای شاسی،آلارم جریان بالا.
3عملکرد خود آزمایشی روشن شدن: قبل از شروع، سیستم بررسی می کند که آیا منبع برق کابل و دکمه گرفتن در حالت خاموش هستند.
4تنظیم ولتاژ سازگاری: سیستم می تواند ولتاژ خروجی را با توجه به قدرت مورد استفاده بار تنظیم کند، محدوده تنظیم 400-420VDC است.
5تنظیم جریان سازگاری: سیستم می تواند جریان خروجی را با توجه به قدرت بار تنظیم کند، محدوده تنظیم 0-9A است.
6. مجهز به چرخ دارها با حلقه ها و دستگیره های تلسکوپی جعبه هوا

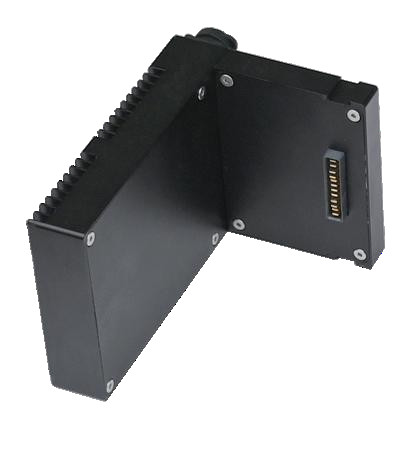

4پارامترهای قدرت هوا
اندازه محصول 145X91 X 93mm
وزن محصول 500 گرم
قدرت نامی 2500 وات
ارائه رابط منبع برق DC48V، با حفاظت از جریان بیش از حد، حفاظت از ولتاژ بیش از حد، حفاظت از مدار کوتاه، حفاظت از درجه حرارت بیش از حد؛ نیازی به تغییر باتری پرواز، پلاگ و بازی نیست.
سوالات عمومی
سوال1: هدف اصلی سیستم متصل M-23X چیست؟
A1: سیستم متصل M-23X در درجه اول برای ارائه نظارت هوایی طولانی مدت، انتقال ارتباطات و مأموریت های نظارت بر محیط زیست طراحی شده است.آن را به یک ایستگاه زمینی از طریق یک کابل سبک وزن اما قوی متصل می کند که نه تنها UAV را تقویت می کند بلکه داده ها را نیز انتقال می دهد، اجازه می دهد که M-23X برای ساعت ها یا حتی روزها در هوا باقی بماند، زمان عملیاتی آن را به شدت افزایش می دهد و آن را به ویژه برای ماموریت مناسب می کند.
سوال2: حداکثر ارتفاع پرواز سیستم M-23X چیست؟
A2: حداکثر ارتفاع سیستم اتصال M-23X به نوع و طول کابل اتصال استفاده شده بستگی دارد و به طور معمول می تواند در پیکربندی استاندارد به 100 متر برسد.این ارتفاع برای اکثر کاربردهای مانند نظارت شهری کافی است.، امنیت در حوادث بزرگ یا پاسخ به بلایای طبیعی.
سوال 3: چگونه سیستم اتصال M-23X عملکرد پایدار را در شرایط آب و هوایی نامطلوب تضمین می کند؟
A3: سیستم M-23X از طراحی پیشرفته هواپیمایی و علم مواد استفاده می کند تا بتواند پرواز پایدار را در طیف گسترده ای از شرایط آب و هوایی حفظ کند.از مواد کامپوزیتی با قدرت بالا برای مقاومت در برابر اثرات باد های شدید و سایر اقلیم های شدید ساخته شده است.علاوه بر این، این سیستم مجهز به تکنولوژی کنترل ثبات خودکار است که به طور خودکار حالت پرواز را در صورت عدم ثبات جریان هوا تنظیم می کند.تضمین ایمنی تجهیزات و تداوم عملیات.
سوال 4: در هنگام استفاده از سیستم اتصال M-23X باید به چه اقدامات ایمنی توجه کنم؟
A4: هنگام استفاده از سیستم اتصال M-23X، کاربران باید دستورالعمل های ایمنی موجود در دستورالعمل استفاده را به شدت دنبال کنند. این موارد شامل موارد زیر است:اطمینان از اینکه مناطق پرواز و فرود امن و بدون موانع هستندبررسی اینکه تمام اتصالات محکم و قابل اعتماد هستند؛ اجتناب از کار در شرایط آب و هوایی شدید مانند طوفان و باد قوی؛نگهداری و بررسی منظم وضعیت اجزای سیستمو رعایت مقررات مقامات محلی هواپیمایی و به دست آوردن مجوزهای لازم برای پرواز.
س5: سیستم اتصال M-23X از چه نوع بارهای مفید پشتیبانی می کند؟
A5:سیستم اتصال M-23X به گونه ای طراحی شده است که انعطاف پذیر باشد و قادر به پشتیبانی از طیف گسترده ای از انواع بارهای مفید باشد، از جمله دوربین های HD، دوربین های تصویربرداری حرارتی،تجهیزات رله ارتباطی، و غیره این بارهای مفید را می توان متناسب با برنامه های کاربردی خاص سفارشی کرد. این بارهای مفید می توانند با توجه به نیازهای برنامه های کاربردی خاص انتخاب و نصب شوند تا عملکردهای مختلف را به دست آورند.مثل نظارت تصویریMYUAV همچنین خدمات سفارشی را برای ادغام سنسورهای خاص یا سایر دستگاه ها با توجه به نیازهای خاص مشتری ارائه می دهد.
